型號：	HACB-10	規格：	705X555X100（mm）
商標：	HD	包裝：	箱裝
產地：	上海	供應商：	韓東機械
產量：	200

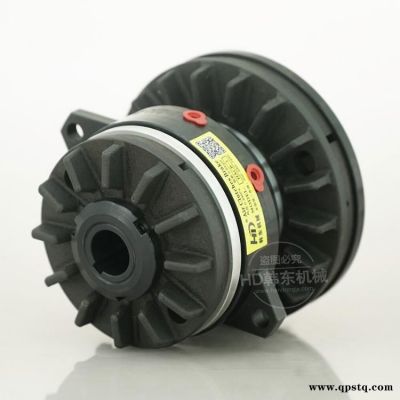

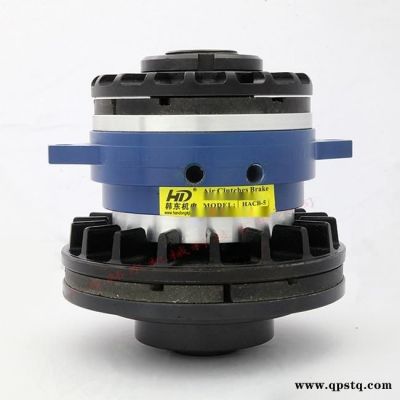

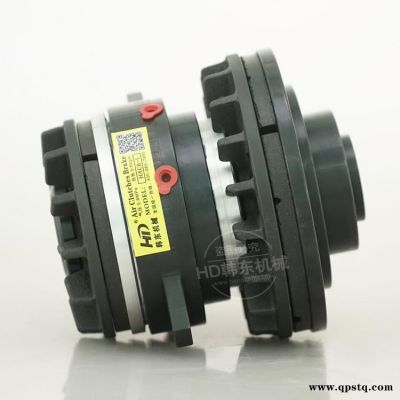

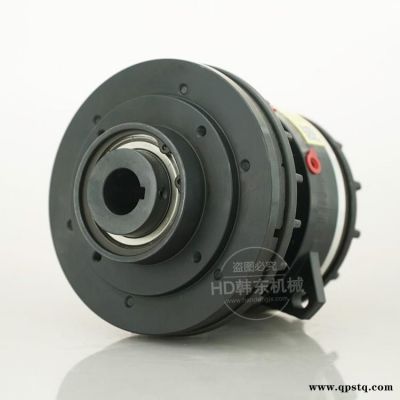

活塞通軸式氣動離合制動器HACB-10
品 名：氣動離合器制動器組HACB系列 品 牌：韓東 型 號：HACB系列 重 量：59（kg） 外形尺寸：705x555x100（mm） 氣 壓：0.1bar-6bar 制動扭矩：10—100000N.M 具體型號: HACB-2 HACB-5 HACB-10 HACB-25

產品安裝 適合安裝到中間軸上 因?yàn)殡x合器和制動器是一體化構造，所以 適合于往中間軸上安裝。 的防熱性能 因?yàn)殡x合器以及制動器的圓盤上附有冷卻片，所以放熱性良好，即使過酷使用也沒有問題。 安裝簡單 往軸上安裝，配管，作業非常簡單，可以起到有效地降 的作用。 結實的構造 根據Air-Champ的來進行設計，使用壽命非常長。
產品特點： 氣動離合器HACB-H反應快，適用于聯接及制動。不拆卸也可交換摩擦片，適用內徑范圍20~110mm ,當空氣壓0~4mpa時轉 距范圍為100~4000N.M.離合器和制動器都是靠空氣壓來獨立作動，排放空氣后，靠復歸彈簧來放開。用驅動圓盤來輸入， 靠軸來輸出。靠法蘭還有轉矩卡桿來防止制動器用空氣室滑轉?？諝馐覂?nèi)充入空氣的話，離合器的場合是靠空氣壓使離合 器用圓盤沿軸方向滑動，和摩擦板接觸。制動器的場合是帶摩擦板的活塞和制動器用的圓盤發生接觸。
操作上注意事項： 1.安裝時要注意的事項 往軸上安裝的場合以及往驅動圓盤上安裝V形滑輪，鏈輪等的場合，注意不要給予沖擊。 安裝后，要確認圓盤和摩擦板之間的間隙是否保持了0.5~0.8mm的距離。 2.把HACB型固定到機臺上 維持扭矩的是把扭矩卡桿插入付在制動器用空氣式的支持孔（2個部位）還有本體的缺口部位。 因?yàn)橹苿悠饔每諝馐以谶\(yùn)轉中，會延軸方向稍微移動，所以使用的卡桿要留出2~4mm的富余長度。
