技術參數

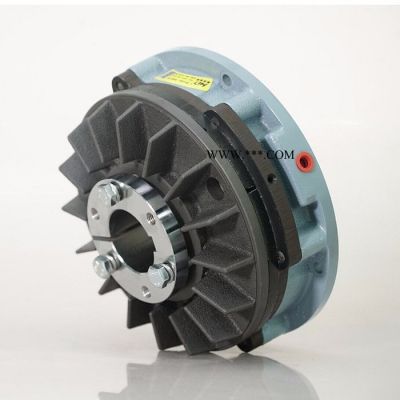

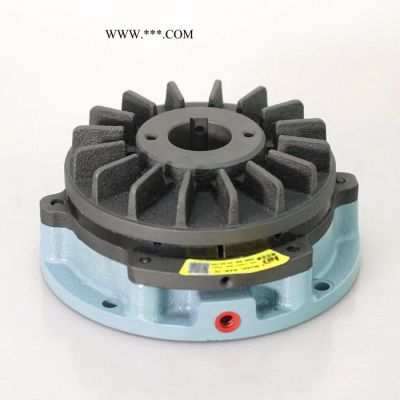

產品名稱：空壓通軸式制動器NAB型

產品類別：氣動制動器

品牌：韓東（HD)

產品型號：NAB-5T,NAB-5S,NAB-10T,NAB-10S,NAB-20T,NAB-40T,NAB-65T

（備注：不同型號價格不同）

NAB型氣動剎車產品特征描述

1.NAB（標準型）空壓通軸式制動器，是用帶楔的圓錐形軸套管往軸上安裝，擁有摩擦板可在保持機械設備原樣的情況下進行交換的構造?？堪惭b在帶輪轂的圓盤上的冷卻片來散發因摩擦而產生的熱量。

2.摩擦板是雙切口對開式，通過帶輪轂圓盤的孔，用螺絲刀把埋頭螺釘取出來后即可交換摩擦板。

3.靠調整空氣壓，使得停止順暢平穩。

4.良好的放熱效果，在較為惡劣的條件下也可使用用，并且能夠空轉使用。

5.可通過對空氣壓的調整在一定范圍內對轉矩進行調整。

6.因摩擦板較厚，所以使用壽命長，更換時，可在保持機械設備原樣的情況下進行。

NAB氣動剎車尺寸表：

產品安裝使用說明

1. 往軸上的安裝

NAB型制動器是用圓錐形軸套管按下列順序往軸上安裝。

1） 把軸鍵嵌入軸內，把制動器本體穿過軸。

2） 照準鍵，把圓錐形軸套管安裝在嵌入軸鎖定的位置處。

3） 把圓錐形軸套管的開口和附軸襯套圓盤的螺栓孔對齊，用3根安裝螺栓來鎖緊。在鎖緊時，一邊要觀看千分表，注意活塞安裝面的水平偏差度，一邊要爭取把偏差減到小程度而交錯均等的。

2. 往機臺上安裝

制動器的制動轉矩的支撐，用螺栓（4根）來固定法蘭部位，還有在本體的切口處放入轉矩栓來防止轉動。

安裝法蘭的面和軸的直角度要控制在0.05mm以內。

注）用4根螺栓固定的場合，為了不對制動器軸線的方向產生預負荷，把圓錐形軸套孔管固定到軸上，在確認和機臺之間不存在間隙之后進行安裝。

用途/應用領域

練膠機滾筒，輸送機，升降機，搬運機械，食品機械，印刷機械，粉碎機，電機制動,輪胎橡膠設備、食品機械、包裝機械、印刷機械,，成型機，自動機，線材機械，板材機械，填充機械, 合板制造、搬送機械, 制藥機械, 伸線材、纖維機械, 金屬加工, 合板制造機械, 制粉設備, 輪胎成型機, 造紙機械，升降裝置等行業。
