| 材質 | 玻璃鋼 |
|---|---|
| 產地 | 山東 |
| 出口壓力 | 8Mpa |
| 功率 | 11 |
| 排出口徑 | 38 |
| 驅動形式 | 電磁 |
| 吸程 | 2.5M |
| 吸入口徑 | 64 |
| 性能 | 變頻 |
| 揚程 | 50m |
| 葉輪數量 | 多級 |
| 重量 | 490 |
| 泵軸位置 | 邊立式 |
| 允許顆粒值 | 10mm |
| 葉輪結構 | 半開式葉輪 |
| 葉輪吸入方式 | 雙吸式 |
| 品牌 | 中旺 |
| 型號 | BW70-8 |
| 加工定制 | 否 |

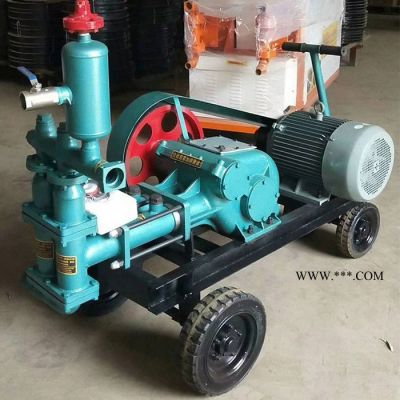

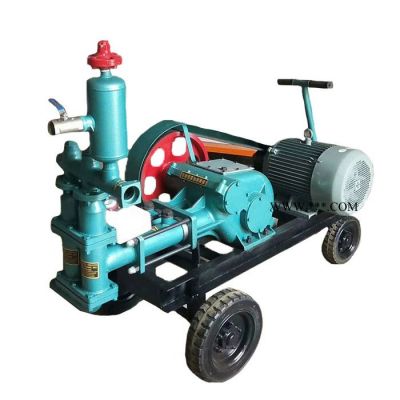

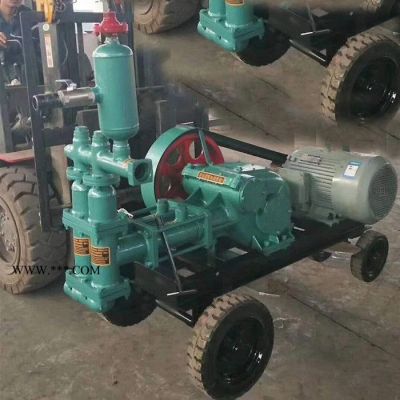

BW70-8雙缸砂漿泵主要由電動機、泵體、底座、泵頭、氣室、壓力表、清洗閥、帶輪傳動等部分組成。電動機產生的動力經皮帶傳動至泵體，經曲軸連桿的旋轉運動變為活塞的直線往復運動，從而控制泵頭內鋼球的開合進行吸排漿工作。
該泵屬于齒輪傳送箱體，箱體不含曲軸，整個箱體耐用性高，不受液壓油控制。聲音小、無噪音、加油方便。齒輪使用的是三缸地質泵，齒輪不易磨損。
泵頭主要由出漿管、進漿管、泵頭三通、鋼球墊、鋼球、四通焊接、氣室、密封組件等部分構成，為下進上出型，進漿管孔徑φ64mm，出漿管接頭為38快接，氣室上方設有M20×1.5內孔螺紋，便于安裝壓力表座及電控壓力表裝置。
BW70/8臥式雙缸砂漿泵參數
缸數 2個
缸徑 80mm
活塞行程 75mm
吸水高度 2.5m
進水口直徑64mm
排水口直徑38mm
電機功率 11KW
輸入轉速 1460r/min
帶輪節徑 φ400（B型×4槽）mm
三角帶型號B2032mm
沖次 100C/min
流量 75L/min
額定壓力 8MPa
外形尺寸 1200×850×900mm
整機重量 490Kg
BW70/8水泥砂漿灌漿泵注意事項:
1.泵的工作介質應無雜質，無腐蝕性，含砂量不宜過大。
2.進行注漿作業，工作壓力不得超過額定壓力的80%，在較高壓力工作時間不得超過1小時，嚴禁快檔高壓注漿，否則容易造成機件損壞，或人身傷害。嚴禁高壓憋泵，每班使用完必須徹底清理泵頭，并派專人操作設備，注漿作業中注意壓力表變化。
3.每班使用完工后應根據砂漿沉淀時間合理安排洗泵，及時清除泵頭及缸體內的多余殘渣，清洗方法為將吸漿管接到清水池中，開機，打開清洗閥直至注出清水為至。每次注漿完畢，應立即徹底清洗泵頭內殘存漿液，直到注出清水為至，否則長時間停滯會造成漿液凝固、鋼球卡堵、泵頭不吸漿、漿量少、排漿困難、注漿壓力高等故障！！！
4.注意儲漿池內液面位置升降情況，液面太低要即時補充沖漿液；
設備運行時必須接通漿液，嚴禁泵頭、活塞的干磨而影響使用壽命。
