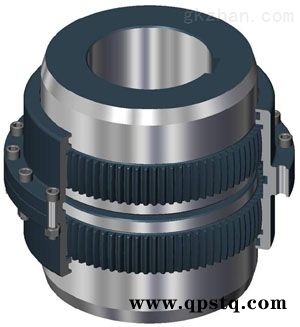

GCLD型 鼓形齒式聯軸器采用GIICL基本型的齒型嚙合參數，齒間距小，允許相對徑向位移小，結構緊湊，轉動慣量小，適用于與電機配套的場合。德國凌斯GCLD型接電機軸伸鼓形齒式聯軸器允許正、反方向回轉，可將任一側外齒軸套作為主動輸入端，傳遞公稱轉矩為1120～50000 N·m。 為增強潤滑密封效果、減少零件數量，提高運行可靠性，特別建議選用密封端蓋與內齒圈作成一體的整體結構型式。
鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器 可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等 軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃?業、也適用于石油、化工、通用機械等各類機械的軸系傳動。鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由 于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。
鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點)：
1、承載能力強。在相同的內齒套外徑和聯軸器zui大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％
2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大,
3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。
5、傳動效率高達99.7%。基于經上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。
邯鄲恒力GCLD型鼓形齒式聯軸器的參數：
公稱轉矩：1.12-50N·m
許用轉速：4000-2100r/min
軸孔直徑d：22-200mm
軸孔長度L型Y：52-352mm
大外徑D：127-362mm
重量：6.2-319kg
河北邯鄲市恒力傳動機械有限公司常年承接各類機械聯軸器的設計生產公司。我公司各種設備齊全,技術力量雄厚,是生產各種類型聯軸器的廠家,產品主要有：各種星形彈性聯軸器、輪胎式聯軸器、萬向聯軸器、鼓形齒式聯軸器、梅花形彈性聯軸器、剛性聯軸器、滑塊聯軸器、滾子鏈聯軸器、膜片聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、彈性柱銷齒式聯軸器、撓性爪型聯軸器、齒式聯軸器等。我廠宗旨質量*，信譽*；我廠專業技術力量雄厚，檢驗手段齊全；歡迎全國各地用戶訂購！
GCLD型 供應邯鄲GCLD型鼓形齒聯軸器
