GIICLZ型鼓形齒式聯軸器主要尺寸和參數：
額定轉矩0.40Kn.m
許用轉速4000r/min
軸孔直徑范圍：d1,d2:1618192022242528303238354042454850
軸孔長度L：Y型：42、52、62、82，J1型：38、44、60、84
大外徑范圍D103mm
轉動慣量0.004kg.㎡
質量：3.5kg
GIICLZ型鼓形齒式聯軸器具有一定角向補償兩軸相對偏移性能,加中間軸長距離工作,工作環境溫度-20-+80℃,傳遞公稱扭矩為0.4-4500Kn.m。適用于聯接水平兩同軸線，并具有一定角位移的傳動軸系！GIICLZ型鼓形齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。
GIICLZ型鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸 器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器 角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用.
齒式聯軸器是 由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上， 齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬 的接觸狀態。

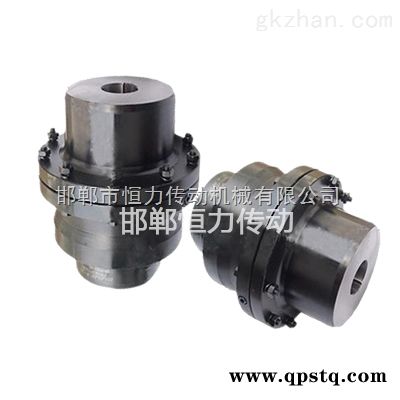

GIICLZ型鼓形齒聯軸器 JB/T8854.2-2001 邯鄲恒力生產廠家
