NGCL型鼓形齒式聯軸器屬于剛撓性連軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，NGCL型鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能 力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及 維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。
NGCLZ型帶制動輪鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點)：
1、承載能力強。在相同的內齒套外徑和聯軸器zui大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％。
2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大。
3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。
5、傳動效率高達99.7%。
基于經上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。
河北邯鄲市恒力傳動機械有限公司常年承接各類機械聯軸器的設計生產公司。我公司各種設備齊全,技術力量雄厚,是生產各種類型聯軸器的廠家,產品主要有：各種星形彈性聯軸器、輪胎式聯軸器、萬向聯軸器、鼓形齒式聯軸器、梅花形彈性聯軸器、剛性聯軸器、滑塊聯軸器、滾子鏈聯軸器、膜片聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、彈性柱銷齒式聯軸器、撓性爪型聯軸器、齒式聯軸器等。我廠宗旨質量*，信譽*；我廠專業技術力量雄厚，檢驗手段齊全；歡迎全國各地用戶訂購！

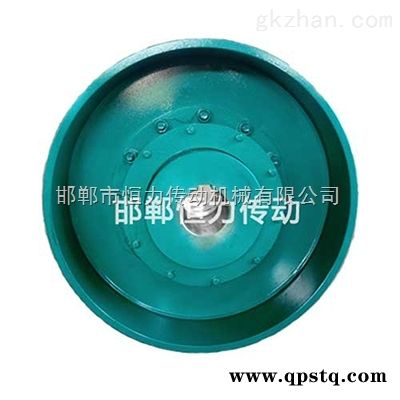

JB/T4644-97 NGCLZ型帶制動輪鼓形齒聯軸器 邯鄲恒力*
