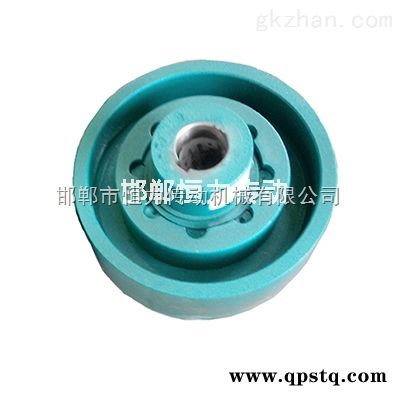

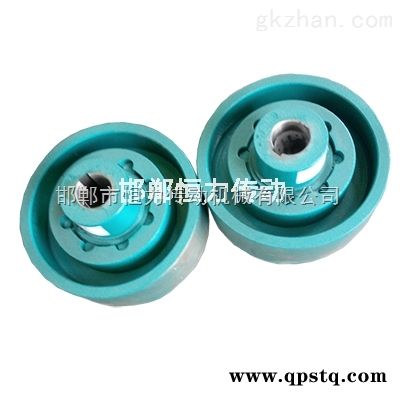

ZLL型帶制動輪彈性柱銷齒式聯軸器維修方便,壽命較長,拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料,不需潤滑,不僅節省潤滑油,而且凈化工作環境。 彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。
ZLL型帶制動輪彈性柱銷齒式聯軸器的適用范圍適用于聯接兩同軸線的傳動軸系，具有一定的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20~+70℃.不適用于對減震效果要求很高和對噪音需要控制的部位。
ZLL1型帶制動輪彈性柱銷齒式聯軸器基本參數與主要尺寸mm:
公稱轉矩Tn：250N.m
許用轉速n：4000r/min
軸孔直徑d：16、18、19、20、22、24、25、28、30、32mm
軸孔長度Y：42、52、62、82，J1型：30、38、44、60mm
制動輪D0：160mm
外徑D：102mm
ZLL帶制動輪的彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：
（1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
（2）與齒式聯軸器相比，彈性柱銷齒式連軸器結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。
（3）彈性柱銷齒式連軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。
（4）彈性柱銷齒式連軸器尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
（5）彈性柱銷齒式連軸器的減振動能差，噪聲較大。
河北邯鄲市恒力傳動機械有限公司常年承接各類機械聯軸器的設計生產公司。我公司各種設備齊全,技術力量雄厚,是生產各種類型聯軸器的廠家,產品主要有：各種星形彈性聯軸器、輪胎式聯軸器、萬向聯軸器、鼓形齒式聯軸器、梅花形彈性聯軸器、剛性聯軸器、滑塊聯軸器、滾子鏈聯軸器、膜片聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、彈性柱銷齒式聯軸器、撓性爪型聯軸器、齒式聯軸器等。我廠宗旨質量*，信譽*；我廠專業技術力量雄厚，檢驗手段齊全；歡迎全國各地用戶訂購！
JB/ZQ4727-2006 GB/T5 ZLL型帶制動輪彈性柱銷齒式聯軸器 邯鄲恒力廠家
