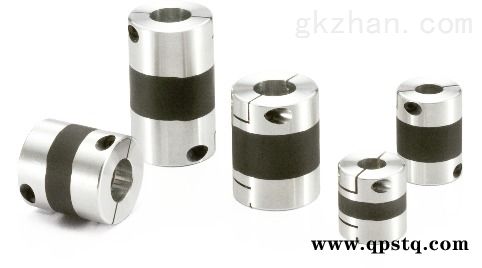

XGL2 XGT2 XGS2系列
撓性聯軸器 - 高減振能力橡膠型 - 加長型
Gum-type Flexible Coupling
●所有產品均附帶內六角止動螺絲。
●適用軸徑的*尺寸容許偏差為h6及h7。
●安裝到D型切口軸時，請注意軸的D型切口面的位置。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
材質、表面處理
XGT2-C/XGL2-C/XGS2-C
軸套 A2017
高減振能力橡膠 FKM
內六角螺栓 SCM435
四氧化三鐵保護膜（黑）
構造
夾緊型
XGT2-C標準型XGT2
XGL2-C加長型XGL2
XGS2-C短巧型XGS2
XGT2/XGL2/XGS2_構造
內部構造
XGT2/XGL2/XGS2_構造
特點
適用馬達
XGT2/XGL2/XGS2
伺服馬達 ◎
步進馬達 ◎
通用馬達 ◎
◎：特優 ○：優
特性
XGT2/XGL2/XGS2
零背隙 ◎
適用于伺服馬達的高增益 ◎
高扭矩 ◎
高扭轉剛性 ◎
容許誤差調整 ○
減振性 ◎
可使用溫度 -10℃～120℃
◎：特優 ○：優
超越XGTXGLXGS的高減振能力撓性聯軸器。通過防振橡膠與兩端軸套一體成型， 采用完全一體構造。
通過減振與剛性的優化設計，進一步實現了伺服馬達的高增益化， 縮短了整定時間。XGT2XGL2 技術數據
有助于抑制步進馬達驅動時的速度偏差。XGT2XGL2
可抑制定位時的殘余振動，有助于提高生產效率和產品質量。
耐熱性、耐油性與耐藥品性優越。
XGT2
標準型XGT2 、加長型XGL2 、短巧型XGS2 已實現標準化。
用途
半導體生產設備/封裝機/機床/包裝機
型號列表
XGL2-15C
XGL2-15C-3-5XGL2-15C-5-5XGL2-15C-5-6
XGL2-19C
XGL2-19C-4-5XGL2-19C-5-5XGL2-19C-5-6XGL2-19C-5-7XGL2-19C-5-8XGL2-19C-6-6XGL2-19C-6-6.35XGL2-19C-6-8XGL2-19C-6.35-8XGL2-19C-8-8
XGL2-25C
XGL2-25C-5-8XGL2-25C-6-8XGL2-25C-6-10XGL2-25C-6.35-8XGL2-25C-8-8XGL2-25C-8-10XGL2-25C-8-11XGL2-25C-8-12XGL2-25C-10-10XGL2-25C-10-12
XGL2-30C
XGL2-30C-8-8XGL2-30C-8-10XGL2-30C-8-11XGL2-30C-8-12XGL2-30C-8-14XGL2-30C-8-15XGL2-30C-10-10XGL2-30C-10-11XGL2-30C-10-14XGL2-30C-11-12XGL2-30C-12-14
XGL2-34C
XGL2-34C-8-8XGL2-34C-8-10XGL2-34C-8-12XGL2-34C-8-14XGL2-34C-10-11XGL2-34C-10-14XGL2-34C-11-12XGL2-34C-12-14XGL2-34C-14-15
XGL2-39C
XGL2-39C-10-10XGL2-39C-10-12XGL2-39C-10-14XGL2-39C-12-14XGL2-39C-14-15XGL2-39C-15-19
XGT2-15C
XGT2-15C-3-5XGT2-15C-3-6XGT2-15C-4-4XGT2-15C-4-5XGT2-15C-4-6XGT2-15C-4.5-5XGT2-15C-5-5XGT2-15C-5-6XGT2-15C-6-6
XGT2-19C
XGT2-19C-4-5XGT2-19C-4-8XGT2-19C-5-5XGT2-19C-5-6XGT2-19C-5-7XGT2-19C-5-8XGT2-19C-6-6XGT2-19C-6-6.35XGT2-19C-6-7XGT2-19C-6-8XGT2-19C-6.35-8XGT2-19C-8-8
XGT2-25C
XGT2-25C-5-6XGT2-25C-5-8XGT2-25C-6-6XGT2-25C-6-8XGT2-25C-6-10XGT2-25C-6-11XGT2-25C-6-12XGT2-25C-6.35-8XGT2-25C-6.35-10XGT2-25C-8-8XGT2-25C-8-10XGT2-25C-8-11XGT2-25C-8-12XGT2-25C-10-10XGT2-25C-10-12XGT2-25C-12-12
XGT2-27C
XGT2-27C-5-6XGT2-27C-5-8XGT2-27C-5-14XGT2-27C-6-6XGT2-27C-6-8XGT2-27C-6-10XGT2-27C-6-11XGT2-27C-6-12XGT2-27C-6-14XGT2-27C-8-8XGT2-27C-8-10XGT2-27C-8-11XGT2-27C-8-12XGT2-27C-8-14XGT2-27C-10-10XGT2-27C-10-12XGT2-27C-10-14XGT2-27C-12-12XGT2-27C-12-14XGT2-27C-14-14
XGT2-30C
XGT2-30C-8-8XGT2-30C-8-10XGT2-30C-8-11XGT2-30C-8-12XGT2-30C-8-14XGT2-30C-8-15XGT2-30C-10-10XGT2-30C-10-11XGT2-30C-10-12XGT2-30C-10-14XGT2-30C-10-15XGT2-30C-11-12XGT2-30C-12-12XGT2-30C-12-14XGT2-30C-12-15XGT2-30C-14-14XGT2-30C-14-15XGT2-30C-15-15
XGT2-34C
XGT2-34C-8-8XGT2-34C-8-10XGT2-34C-8-11XGT2-34C-8-12XGT2-34C-8-14XGT2-34C-8-15XGT2-34C-10-10XGT2-34C-10-11XGT2-34C-10-12XGT2-34C-10-14XGT2-34C-10-15XGT2-34C-11-11XGT2-34C-11-12XGT2-34C-12-12XGT2-34C-12-14XGT2-34C-12-15XGT2-34C-14-14XGT2-34C-14-15XGT2-34C-15-15XGT2-34C-16-16
XGT2-39C
XGT2-39C-10-10XGT2-39C-10-12XGT2-39C-10-14XGT2-39C-10-15XGT2-39C-10-16XGT2-39C-12-12XGT2-39C-12-14XGT2-39C-12-15XGT2-39C-12-16XGT2-39C-12-19XGT2-39C-12-20XGT2-39C-14-14XGT2-39C-14-15XGT2-39C-14-16XGT2-39C-15-15XGT2-39C-15-16XGT2-39C-15-19XGT2-39C-16-16XGT2-39C-17-17XGT2-39C-20-20
XGT2-44C
XGT2-44C-12-12XGT2-44C-12-14XGT2-44C-12-16XGT2-44C-12-19XGT2-44C-14-14XGT2-44C-14-15XGT2-44C-14-16XGT2-44C-14-19XGT2-44C-15-15XGT2-44C-15-16XGT2-44C-15-19XGT2-44C-15-20XGT2-44C-16-16XGT2-44C-16-19XGT2-44C-17-17XGT2-44C-19-20XGT2-44C-20-20
XGT2-56C
XGT2-56C-15-15XGT2-56C-15-19XGT2-56C-15-20XGT2-56C-15-25XGT2-56C-19-20XGT2-56C-19-24XGT2-56C-20-20XGT2-56C-20-25XGT2-56C-24-25XGT2-56C-25-25
XGS2-15C
XGS2-15C-3-5XGS2-15C-3-6XGS2-15C-4-4XGS2-15C-4-5XGS2-15C-4-6XGS2-15C-4.5-5XGS2-15C-5-5XGS2-15C-5-6XGS2-15C-6-6
XGS2-19C
XGS2-19C-4-5XGS2-19C-5-5XGS2-19C-5-6XGS2-19C-5-7XGS2-19C-5-8XGS2-19C-6-6XGS2-19C-6-6.35XGS2-19C-6-7XGS2-19C-6-8XGS2-19C-6.35-8XGS2-19C-8-8
XGS2-25C
XGS2-25C-5-6XGS2-25C-5-8XGS2-25C-6-6XGS2-25C-6-8XGS2-25C-6-10XGS2-25C-6-11XGS2-25C-6-12XGS2-25C-6.35-8XGS2-25C-6.35-10XGS2-25C-8-8XGS2-25C-8-10XGS2-25C-8-11XGS2-25C-8-12XGS2-25C-10-10XGS2-25C-10-12XGS2-25C-12-12
XGS2-27C
XGS2-27C-5-6XGS2-27C-5-8XGS2-27C-5-14XGS2-27C-6-6XGS2-27C-6-8XGS2-27C-6-10XGS2-27C-6-11XGS2-27C-6-12XGS2-27C-6-14XGS2-27C-8-8XGS2-27C-8-10XGS2-27C-8-11XGS2-27C-8-12XGS2-27C-8-14XGS2-27C-10-10XGS2-27C-10-12XGS2-27C-10-14XGS2-27C-12-12XGS2-27C-12-14XGS2-27C-14-14
XGS2-30C
XGS2-30C-8-8XGS2-30C-8-10XGS2-30C-8-11XGS2-30C-8-12XGS2-30C-8-14XGS2-30C-8-15XGS2-30C-10-10XGS2-30C-10-11XGS2-30C-10-12XGS2-30C-10-14XGS2-30C-10-15XGS2-30C-11-12XGS2-30C-12-12XGS2-30C-12-14XGS2-30C-12-15XGS2-30C-14-14XGS2-30C-14-15XGS2-30C-15-15
XGS2-34C
XGS2-34C-8-8XGS2-34C-8-10XGS2-34C-8-11XGS2-34C-8-12XGS2-34C-8-14XGS2-34C-8-15XGS2-34C-10-10XGS2-34C-10-11XGS2-34C-10-12XGS2-34C-10-14XGS2-34C-10-15XGS2-34C-11-11XGS2-34C-11-12XGS2-34C-12-12XGS2-34C-12-14XGS2-34C-12-15XGS2-34C-14-14XGS2-34C-14-15XGS2-34C-15-15XGS2-34C-16-16
XGS2-39C
XGS2-39C-10-10XGS2-39C-10-12XGS2-39C-10-14XGS2-39C-10-15XGS2-39C-10-16XGS2-39C-12-12XGS2-39C-12-14XGS2-39C-12-15XGS2-39C-12-16XGS2-39C-12-19XGS2-39C-12-20XGS2-39C-14-14XGS2-39C-14-15XGS2-39C-14-16XGS2-39C-15-15XGS2-39C-15-16XGS2-39C-15-19XGS2-39C-16-16XGS2-39C-17-17XGS2-39C-20-20
