MSX系列

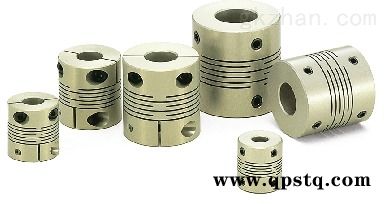

撓性聯軸器 - 狹縫型 - 定位螺絲固定型
Slit-type Flexible Coupling
聯軸器一體狹縫切割型
MSX-C
撓性聯軸器 - 狹縫型 - 夾緊型
Slit-type Flexible Coupling
●所有產品均附帶內六角止動螺絲。
●定位螺絲固定型的軸孔徑公差為H8。
●適用軸徑的*尺寸公差為h6及h7。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
材質、表面處理
MSX/MSX-C
主體 A7075
陽極氧化處理
內六角止動螺絲 SCM435
四氧化三鐵保護膜（黑）
內六角螺栓 SCM435
四氧化三鐵保護膜（黑）
構造
定位螺絲固定型
MSX MSX
MSX_構造
夾緊型
MSX-C MSX-C
MSX_構造
特點
適用馬達
MSX
伺服馬達 ◎
步進馬達 ◎
通用馬達 ◎
◎：特優 ○：優
特性
MSX
零背隙 ◎
高扭矩 ○
高扭轉剛性 ◎
◎：特優 ○：優
在棒材上開槽、完全一體構造的金屬撓性聯軸器。
扭轉剛性極高， 且慣性力矩低。
采用鋁合金中強度zui高的超硬鋁（A7075）。
開槽成型的板簧容許有偏心、偏角、軸向偏差。
用途
引動器/精密XY軸滑臺/分度臺
型號列表
MSX-16
MSX-16-5-5MSX-16-5-6MSX-16-6-6
MSX-19
MSX-19-5-5MSX-19-5-6MSX-19-5-7MSX-19-5-8MSX-19-6-6MSX-19-6-6.35MSX-19-6-7MSX-19-6-8MSX-19-6.35-6.35MSX-19-6.35-8MSX-19-8-8MSX-19-8-10MSX-19-10-10
MSX-24
MSX-24-6-6MSX-24-6-8MSX-24-6-10MSX-24-6.35-6.35MSX-24-6.35-8MSX-24-6.35-10MSX-24-7-8MSX-24-8-8MSX-24-8-9.525MSX-24-8-10MSX-24-9.525-10MSX-24-10-10MSX-24-10-11MSX-24-10-12MSX-24-11-12MSX-24-12-12
MSX-29
MSX-29-8-8MSX-29-8-10MSX-29-8-11MSX-29-8-12MSX-29-10-10MSX-29-10-11MSX-29-10-12MSX-29-10-14MSX-29-11-12MSX-29-11-14MSX-29-12-12MSX-29-12-14
MSX-34
MSX-34-10-14MSX-34-11-14MSX-34-12-12MSX-34-12-14MSX-34-12-16MSX-34-14-14MSX-34-14-15MSX-34-14-16MSX-34-15-15MSX-34-15-16MSX-34-16-16
MSX-39
MSX-39-10-14MSX-39-12-12MSX-39-12-14MSX-39-12-15MSX-39-12-16MSX-39-12-19MSX-39-14-14MSX-39-14-15MSX-39-15-15MSX-39-15-16MSX-39-16-16
MSX-44
MSX-44-12-12MSX-44-12-14MSX-44-12-19MSX-44-14-14MSX-44-14-15MSX-44-14-16MSX-44-15-15MSX-44-15-16MSX-44-15-19MSX-44-15-20MSX-44-20-20
型號列表
MSX-16C
MSX-16C-5-5MSX-16C-5-6MSX-16C-6-6
MSX-19C
MSX-19C-5-5MSX-19C-5-6MSX-19C-5-7MSX-19C-5-8MSX-19C-6-6MSX-19C-6-6.35MSX-19C-6-7MSX-19C-6-8MSX-19C-6.35-6.35MSX-19C-6.35-8MSX-19C-8-8
MSX-24C
MSX-24C-6-6MSX-24C-6-8MSX-24C-6-10MSX-24C-6.35-6.35MSX-24C-6.35-8MSX-24C-6.35-10MSX-24C-7-8MSX-24C-8-8MSX-24C-8-9.525MSX-24C-8-10MSX-24C-9.525-10MSX-24C-10-10
MSX-29C
MSX-29C-8-8MSX-29C-8-10MSX-29C-8-11MSX-29C-8-12MSX-29C-10-10MSX-29C-10-11MSX-29C-10-12MSX-29C-11-12MSX-29C-12-12
MSX-34C
MSX-34C-10-14MSX-34C-11-14MSX-34C-12-12MSX-34C-12-14MSX-34C-12-16MSX-34C-14-14MSX-34C-14-15MSX-34C-14-16MSX-34C-15-15MSX-34C-15-16MSX-34C-16-16
MSX-39C
MSX-39C-10-14MSX-39C-12-12MSX-39C-12-14MSX-39C-12-15MSX-39C-12-16MSX-39C-12-19MSX-39C-14-14MSX-39C-14-15MSX-39C-15-15MSX-39C-15-16MSX-39C-16-16
MSX-44C
MSX-44C-12-12MSX-44C-12-14MSX-44C-12-19MSX-44C-14-14MSX-44C-14-15MSX-44C-14-16MSX-44C-15-15MSX-44C-15-16MSX-44C-15-19MSX-44C-15-20MSX-44C-20-20
