MJC系列
撓性聯軸器 - 梅花型 - 定位螺絲固定型

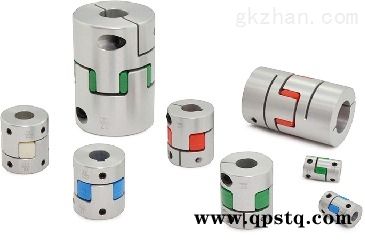

Curved Jaw-type Flexible Coupling
●所有產品均附帶內六角止動螺絲。
●當軸孔徑為φ3、φ4或φ1/8時，僅使用一個定位螺絲。
●適用軸徑的*尺寸容許偏差為h6及h7。
●也承接1個軸套是定位螺絲固定型，另1個軸套是夾緊型等組合的訂貨。
材質、表面處理
MJC/MJC-CS/MJC-K/MJC-CSK
軸套 A2017
陽極氧化處理
彈性間隔體 聚氨酯
內六角止動螺絲 SCM435
四氧化三鐵保護膜（黑）
內六角螺栓 SCM435
四氧化三鐵保護膜（黑）
構造
定位螺絲固定型MJC-BLMJC-WHMJC-RDMJC-GRMJC-EBLMJC-EWHMJC-ERDMJC-EGR
MJC-＊＊-＊＊緊固型
MJC-＊＊-E＊＊簡易裝拆型
MJC結構
夾緊型MJC-CS-BLMJC-CS-WHMJC-CS-RDMJC-CS-GRMJC-CS-EBLMJC-CS-EWHMJC-CS-ERDMJC-CS-EGR
MJC-＊＊CS-＊＊緊固型
MJC-＊＊CS-E＊＊簡易裝拆型
MJC結構
定位螺絲固定型＋鍵槽型MJC-K-BLMJC-K-WHMJC-K-RDMJC-K-GRMJC-K-EBLMJC-K-EWHMJC-K-ERDMJC-K-EGR
MJC-＊＊K-＊＊緊固型
MJC-＊＊K-E＊＊簡易裝拆型
MJC結構
夾緊型＋鍵槽型MJC-CSK-BLMJC-CSK-WHMJC-CSK-RDMJC-CSK-GRMJC-CSK-EWHMJC-CSK-ERDMJC-CSK-EGR
MJC-＊＊CSK-＊＊緊固型
MJC-＊＊CSK-E＊＊簡易裝拆型
MJC結構
彈性間隔體
MJC結構
特點
適用馬達
緊固型 簡易裝拆型
伺服馬達 ◎ ○
步進馬達 ◎ ◎
通用馬達 ◎ ◎
◎：特優 ○：優
特性
緊固型 簡易裝拆型
零背隙 ○ -
高扭矩 ◎ ◎
容許誤差調整 ○ ○
減振 ◎ ◎
電絕緣性 ◎ ◎
組裝 ○ ◎
可使用溫度 -20℃～60℃ -20℃～60℃
◎：特優 ○：優
梅花型撓性聯軸器。
緊固型時，可在低扭矩狀態下實現零背隙扭矩傳遞。
簡易裝拆型是指可簡單進行軸套的安裝、拆卸。
優異的彈性效果，可吸收振動、偏心及偏角。
具有電絕緣性。
彈性間隔體的硬度有4種。請根據使用條件選擇扭矩、誤差調整量等。
彈性間隔體的種類
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-BL MJC-14-BL
MJC-20-BL
MJC-30-BL
MJC-40-BL
MJC-55-BL
MJC-65-BL
MJC-80-BL
MJC-95-BL
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-BL MJC-14CS-BL
MJC-20CS-BL
MJC-30CS-BL
MJC-40CS-BL
MJC-55CS-BL
MJC-65CS-BL
MJC-80CS-BL
MJC-95CS-BL
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-EBL MJC-14CS-EBL
MJC-20CS-EBL
MJC-30CS-EBL
MJC-40CS-EBL
MJC-55CS-EBL
MJC-65CS-EBL
MJC-80CS-EBL
MJC-95CS-EBL
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-EGR MJC-14CS-EGR
MJC-20CS-EGR
MJC-30CS-EGR
MJC-40CS-EGR
MJC-55CS-EGR
MJC-65CS-EGR
MJC-80CS-EGR
MJC-95CS-EGR
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-ERD MJC-14CS-ERD
MJC-20CS-ERD
MJC-30CS-ERD
MJC-40CS-ERD
MJC-55CS-ERD
MJC-65CS-ERD
MJC-80CS-ERD
MJC-95CS-ERD
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-EWH MJC-14CS-EWH
MJC-20CS-EWH
MJC-30CS-EWH
MJC-40CS-EWH
MJC-55CS-EWH
MJC-65CS-EWH
MJC-80CS-EWH
MJC-95CS-EWH
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-GR MJC-14CS-GR
MJC-20CS-GR
MJC-30CS-GR
MJC-40CS-GR
MJC-55CS-GR
MJC-65CS-GR
MJC-80CS-GR
MJC-95CS-GR
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-BL MJC-30CSK-BL
MJC-40CSK-BL
MJC-55CSK-BL
MJC-65CSK-BL
MJC-80CSK-BL
MJC-95CSK-BL
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-EBL MJC-30CSK-EBL
MJC-40CSK-EBL
MJC-55CSK-EBL
MJC-65CSK-EBL
MJC-80CSK-EBL
MJC-95CSK-EBL
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-EGR MJC-30CSK-EGR
MJC-40CSK-EGR
MJC-55CSK-EGR
MJC-65CSK-EGR
MJC-80CSK-EGR
MJC-95CSK-EGR
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-ERD MJC-30CSK-ERD
MJC-40CSK-ERD
MJC-55CSK-ERD
MJC-65CSK-ERD
MJC-80CSK-ERD
MJC-95CSK-ERD
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-EWH MJC-30CSK-EWH
MJC-40CSK-EWH
MJC-55CSK-EWH
MJC-65CSK-EWH
MJC-80CSK-EWH
MJC-95CSK-EWH
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-GR MJC-30CSK-GR
MJC-40CSK-GR
MJC-55CSK-GR
MJC-65CSK-GR
MJC-80CSK-GR
MJC-95CSK-GR
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-RD MJC-30CSK-RD
MJC-40CSK-RD
MJC-55CSK-RD
MJC-65CSK-RD
MJC-80CSK-RD
MJC-95CSK-RD
撓性聯軸器 - 梅花型 - 夾緊型＋鍵槽型
MJC-CSK-WH MJC-30CSK-WH
MJC-40CSK-WH
MJC-55CSK-WH
MJC-65CSK-WH
MJC-80CSK-WH
MJC-95CSK-WH
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-RD MJC-14CS-RD
MJC-20CS-RD
MJC-30CS-RD
MJC-40CS-RD
MJC-55CS-RD
MJC-65CS-RD
MJC-80CS-RD
MJC-95CS-RD
撓性聯軸器 - 梅花型 - 夾緊型
MJC-CS-WH MJC-14CS-WH
MJC-20CS-WH
MJC-30CS-WH
MJC-40CS-WH
MJC-55CS-WH
MJC-65CS-WH
MJC-80CS-WH
MJC-95CS-WH
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-EBL MJC-14-EBL
MJC-20-EBL
MJC-30-EBL
MJC-40-EBL
MJC-55-EBL
MJC-65-EBL
MJC-80-EBL
MJC-95-EBL
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-EGR MJC-14-EGR
MJC-20-EGR
MJC-30-EGR
MJC-40-EGR
MJC-55-EGR
MJC-65-EGR
MJC-80-EGR
MJC-95-EGR
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-ERD MJC-14-ERD
MJC-20-ERD
MJC-30-ERD
MJC-40-ERD
MJC-55-ERD
MJC-65-ERD
MJC-80-ERD
MJC-95-ERD
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-EWH MJC-14-EWH
MJC-20-EWH
MJC-30-EWH
MJC-40-EWH
MJC-55-EWH
MJC-65-EWH
MJC-80-EWH
MJC-95-EWH
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-GR MJC-14-GR
MJC-20-GR
MJC-30-GR
MJC-40-GR
MJC-55-GR
MJC-65-GR
MJC-80-GR
MJC-95-GR
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-BL MJC-30K-BL
MJC-40K-BL
MJC-55K-BL
MJC-65K-BL
MJC-80K-BL
MJC-95K-BL
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-EBL MJC-30K-EBL
MJC-40K-EBL
MJC-55K-EBL
MJC-65K-EBL
MJC-80K-EBL
MJC-95K-EBL
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-EGR MJC-30K-EGR
MJC-40K-EGR
MJC-55K-EGR
MJC-65K-EGR
MJC-80K-EGR
MJC-95K-EGR
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-ERD MJC-30K-ERD
MJC-40K-ERD
MJC-55K-ERD
MJC-65K-ERD
MJC-80K-ERD
MJC-95K-ERD
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-EWH MJC-30K-EWH
MJC-40K-EWH
MJC-55K-EWH
MJC-65K-EWH
MJC-80K-EWH
MJC-95K-EWH
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-GR MJC-30K-GR
MJC-40K-GR
MJC-55K-GR
MJC-65K-GR
MJC-80K-GR
MJC-95K-GR
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-RD MJC-30K-RD
MJC-40K-RD
MJC-55K-RD
MJC-65K-RD
MJC-80K-RD
MJC-95K-RD
撓性聯軸器 - 梅花型 - 定位螺絲固定型＋鍵槽型
MJC-K-WH MJC-30K-WH
MJC-40K-WH
MJC-55K-WH
MJC-65K-WH
MJC-80K-WH
MJC-95K-WH
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-RD MJC-14-RD
MJC-14-RD
MJC-30-RD
MJC-40-RD
MJC-55-RD
MJC-65-RD
MJC-80-RD
MJC-95-RD
撓性聯軸器 - 梅花型 - 定位螺絲固定型
MJC-WH MJC-14-WH
MJC-20-WH
MJC-30-WH
MJC-40-WH
MJC-55-WH
MJC-65-WH
MJC-80-WH
MJC-95-WH
