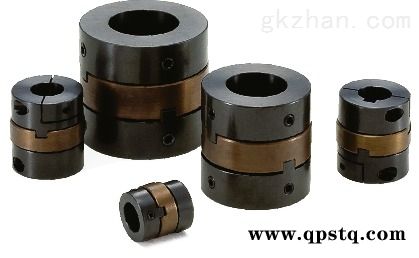

MOM系列
撓性聯軸器 - 十字滑塊型 - 定位螺絲固定型
Oldham-type Flexible Coupling
●所有產品均附帶內六角止動螺絲。
●軸孔徑為φ4以下時，附帶1個止動螺絲。
●適用軸徑的*尺寸公差為h6及h7。
●也承接1個軸套是定位螺絲固定型、另1個軸套是夾緊型等組合的訂貨。
●可對軸孔和鍵槽進行追加工。請使用追加工服務。
材質、表面處理
MOM/MOM-C/MOM-K/MOM-CK
軸套 S45C
四氧化三鐵保護膜（黑）
間隔體 FCD400
四氧化三鐵保護膜（黑）
銷 聚縮醛
內六角止動螺絲 SCM435
四氧化三鐵保護膜（黑）
內六角螺栓 SCM435
四氧化三鐵保護膜（黑）
構造
定位螺絲固定型
MOM MOM
MOM_構造
夾緊型
MOM-C MOM-C
MOM_構造
定位螺絲固定型＋鍵槽型
MOM-K MOM-K
MOM_構造
夾緊型＋鍵槽型
MOM-CK MOM-CK
MOM_構造
特點
適用馬達
MOM
伺服馬達 -
步進馬達 -
通用馬達 ◎
◎：特優 ○：優
特性
MOM
高扭矩 ◎
高扭轉剛性 ◎
容許誤差調整 ○
◎：特優 ○：優
十字滑塊型撓性聯軸器。
間隔體采用FCD400型。zui適用于低速、高扭矩規格。
在軸套與間隔體之間涂抹高性能潤滑脂，防止燒結。
通過軸套與間隔體的滑移，允許有較大偏心、偏角存在。
設在間隔體上的凸起部（樹脂銷）允許有偏角存在。
*免維護。潤滑脂孔中積留的潤滑脂在運行過程中緩緩滲出， 以*維持潤滑性能。
MOM_特點
用途
攪拌機/泵/小型動力沖壓機/粉碎機
使用注意事項
為了防止軸套與隔片燒結，請定期涂抹潤滑脂。
型號列表
MOM-12
MOM-12-3-3MOM-12-3-4MOM-12-3-5MOM-12-3-6MOM-12-4-4MOM-12-4-5MOM-12-4-6MOM-12-5-5MOM-12-5-6MOM-12-6-6
MOM-15
MOM-15-3-3MOM-15-3-4MOM-15-3-5MOM-15-3-6MOM-15-3-8MOM-15-4-4MOM-15-4-5MOM-15-4-6MOM-15-4-8MOM-15-5-5MOM-15-5-6MOM-15-5-8MOM-15-6-6MOM-15-6-8MOM-15-8-8
MOM-17
MOM-17-4-4MOM-17-4-5MOM-17-4-6MOM-17-4-8MOM-17-4-10MOM-17-5-5MOM-17-5-6MOM-17-5-8MOM-17-5-10MOM-17-6-6MOM-17-6-8MOM-17-6-10MOM-17-8-8MOM-17-8-10MOM-17-10-10
MOM-20
MOM-20-5-5MOM-20-5-6MOM-20-5-6.35MOM-20-5-8MOM-20-5-10MOM-20-5-12MOM-20-6-6MOM-20-6-6.35MOM-20-6-8MOM-20-6-10MOM-20-6-12MOM-20-6.35-6.35MOM-20-6.35-8MOM-20-6.35-10MOM-20-6.35-12MOM-20-8-8MOM-20-8-10MOM-20-8-12MOM-20-10-10MOM-20-10-12MOM-20-12-12
MOM-26
MOM-26-6-6MOM-26-6-6.35MOM-26-6-8MOM-26-6-10MOM-26-6-12MOM-26-6-14MOM-26-6-15MOM-26-6.35-6.35MOM-26-6.35-8MOM-26-6.35-10MOM-26-6.35-12MOM-26-6.35-14MOM-26-6.35-15MOM-26-8-8MOM-26-8-10MOM-26-8-12MOM-26-8-14MOM-26-8-15MOM-26-10-10MOM-26-10-12MOM-26-10-14MOM-26-10-15MOM-26-12-12MOM-26-12-14MOM-26-12-15MOM-26-14-14MOM-26-14-15MOM-26-15-15
MOM-30
MOM-30-8-8MOM-30-8-10MOM-30-8-12MOM-30-8-14MOM-30-8-15MOM-30-8-16MOM-30-8-18MOM-30-10-10MOM-30-10-12MOM-30-10-14MOM-30-10-15MOM-30-10-16MOM-30-10-18MOM-30-12-12MOM-30-12-14MOM-30-12-15MOM-30-12-16MOM-30-12-18MOM-30-14-14MOM-30-14-15MOM-30-14-16MOM-30-14-18MOM-30-15-15MOM-30-15-16MOM-30-15-18MOM-30-16-16MOM-30-16-18MOM-30-18-18
MOM-34
MOM-34-10-10MOM-34-10-12MOM-34-10-14MOM-34-10-15MOM-34-10-16MOM-34-10-18MOM-34-10-20MOM-34-12-12MOM-34-12-14MOM-34-12-15MOM-34-12-16MOM-34-12-18MOM-34-12-20MOM-34-14-14MOM-34-14-15MOM-34-14-16MOM-34-14-18MOM-34-14-20MOM-34-15-15MOM-34-15-16MOM-34-15-18MOM-34-15-20MOM-34-16-16MOM-34-16-18MOM-34-16-20MOM-34-18-18MOM-34-18-20MOM-34-20-20
MOM-38
MOM-38-10-10MOM-38-10-12MOM-38-10-14MOM-38-10-15MOM-38-10-16MOM-38-10-18MOM-38-10-20MOM-38-10-22MOM-38-12-12MOM-38-12-14MOM-38-12-15MOM-38-12-16MOM-38-12-18MOM-38-12-20MOM-38-12-22MOM-38-14-14MOM-38-14-15MOM-38-14-16MOM-38-14-18MOM-38-14-20MOM-38-14-22MOM-38-15-15MOM-38-15-16MOM-38-15-18MOM-38-15-20MOM-38-15-22MOM-38-16-16MOM-38-16-18MOM-38-16-20MOM-38-16-22MOM-38-18-18MOM-38-18-20MOM-38-18-22MOM-38-20-20MOM-38-20-22MOM-38-22-22
MOM-45
MOM-45-12-12MOM-45-12-14MOM-45-12-15MOM-45-12-16MOM-45-12-18MOM-45-12-20MOM-45-12-22MOM-45-12-24MOM-45-12-25MOM-45-14-14MOM-45-14-15MOM-45-14-16MOM-45-14-18MOM-45-14-20MOM-45-14-22MOM-45-14-24MOM-45-14-25MOM-45-15-15MOM-45-15-16MOM-45-15-18MOM-45-15-20MOM-45-15-22MOM-45-15-24MOM-45-15-25MOM-45-16-16MOM-45-16-18MOM-45-16-20MOM-45-16-22MOM-45-16-24MOM-45-16-25MOM-45-18-18MOM-45-18-20MOM-45-18-22MOM-45-18-24MOM-45-18-25MOM-45-20-20MOM-45-20-22MOM-45-20-24MOM-45-20-25MOM-45-22-22MOM-45-22-24MOM-45-22-25MOM-45-24-24MOM-45-24-25MOM-45-25-25
MOM-55
MOM-55-15-15MOM-55-15-16MOM-55-15-18MOM-55-15-20MOM-55-15-22MOM-55-15-24MOM-55-15-25MOM-55-15-28MOM-55-15-30MOM-55-16-16MOM-55-16-18MOM-55-16-20MOM-55-16-22MOM-55-16-24MOM-55-16-25MOM-55-16-28MOM-55-16-30MOM-55-18-18MOM-55-18-20MOM-55-18-22MOM-55-18-24MOM-55-18-25MOM-55-18-28MOM-55-18-30MOM-55-20-20MOM-55-20-22MOM-55-20-24MOM-55-20-25MOM-55-20-28MOM-55-20-30MOM-55-22-22MOM-55-22-24MOM-55-22-25MOM-55-22-28MOM-55-22-30MOM-55-24-24MOM-55-24-25MOM-55-24-28MOM-55-24-30MOM-55-25-25MOM-55-25-28MOM-55-25-30MOM-55-28-28MOM-55-28-30MOM-55-30-30
MOM-70
MOM-70-18-18MOM-70-18-20MOM-70-18-22MOM-70-18-24MOM-70-18-25MOM-70-18-28MOM-70-18-30MOM-70-18-35MOM-70-18-38MOM-70-18-40MOM-70-18-42MOM-70-20-20MOM-70-20-22MOM-70-20-24MOM-70-20-25MOM-70-20-28MOM-70-20-30MOM-70-20-35MOM-70-20-38MOM-70-20-40MOM-70-20-42MOM-70-22-22MOM-70-22-24MOM-70-22-25MOM-70-22-28MOM-70-22-30MOM-70-22-35MOM-70-22-38MOM-70-22-40MOM-70-22-42MOM-70-24-24MOM-70-24-25MOM-70-24-28MOM-70-24-30MOM-70-24-35MOM-70-24-38MOM-70-24-40MOM-70-24-42MOM-70-25-25MOM-70-25-28MOM-70-25-30MOM-70-25-35MOM-70-25-38MOM-70-25-40MOM-70-25-42MOM-70-28-28MOM-70-28-30MOM-70-28-35MOM-70-28-38MOM-70-28-40MOM-70-28-42MOM-70-30-30MOM-70-30-35MOM-70-30-38MOM-70-30-40MOM-70-30-42MOM-70-35-35MOM-70-35-38MOM-70-35-40MOM-70-35-42MOM-70-38-38MOM-70-38-40MOM-70-38-42MOM-70-40-40MOM-70-40-42MOM-70-42-42
