| 材料 | 鋼 |
|---|---|
| 規格 | DLY5-160 |
| 扭矩 | 1600 |
| 適用范圍 | 機床 |
| 重量 | 21 |
| 轉速 | 2800 |
| 類型 | 電磁離合器 |
| 尺寸 | 100 |
| 用途 | 機床 |
| 品牌 | 文達 |
| 型號 | DLY5-160A |
公司網址://shuntongdq.cn.
電話: 0577-62759727
手機:13736925020

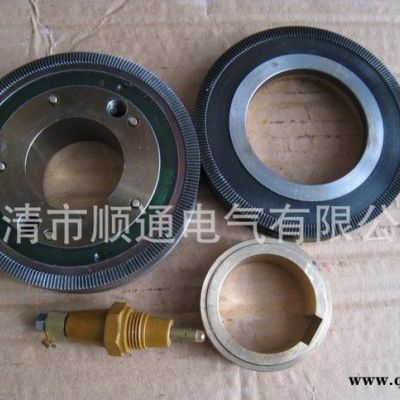

DLY5（EZE系列）牙嵌式有滑環電磁離合器是一種用于機械傳動系統中,借助電磁力操作,使旋轉運動的驅動側部分與從動側部分相結合或分離,從而實現動力和運動傳遞的執行元件.
離合器的標準工作電壓為直流24伏.在一般情況下,只需采用開關、按鈕、接觸器、行程開關等普通電器元件組成的簡單電路，就能方便的對其實現自動、遠程控制，從而滿足機械傳動系統的變速、換向、起動及定位等各種要求。
該系列離合器是借助端面細牙的嚙合來傳遞力矩的，因此與相同規格的摩擦片式離合器相比，體積小，無摩擦發熱，斷電后完全分離，無空載力矩，而且既能適應于濕式工作也能適用于干式工作。離合器為剛性結合，它只能在轉速較低的條件下結合，若在靜止時或在相對轉速同步的情況下結合則最為適宜。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
主要性能參數
| 額定傳遞力矩 | 額定電壓： | 線圈消耗功率 (20℃) | 允許最高結合轉速 | 允許最高轉速 |
|
2A | 20 | 24 | 17 | 60 | 5500 | 0.9 |
5A | 50 | 24 | 22 | 50 | 4500 | 1.5 |
10A | 200 | 24 | 28 | 30 | 4000 | 2.3 |
16A | 160 | 24 | 32 | 30 | 3500 | 3.0 |
25A | 250 | 24 | 44 | 20 | 3300 | 4.3 |
40A | 400 | 24 | 58 | 10 | 3000 | 6.2 |
63A | 630 | 24 | 60 | 相對靜止 | 2500 | 8.9 |
100A | 1000 | 24 | 73 | 相對靜止 | 2200 | 14.0 |
160A | 1600 | 24 | 87 | 相對靜止 | 2000 | 20.0 |
250A | 2500 | 24 | 85 | 相對靜止 | 1700 | 34.0 |
安裝示意圖
外形與安裝尺寸
規格Size | 徑向尺寸 Radil Demensions | 軸向尺寸 Axial Demensions | 電刷型號 | ||||||||||||||||
D1 | D2 | D3 | D4 | d1 | d2 | ф | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | ||
2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.60+0.14 | 80+0.03 | 2×4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
|
5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.60+0.17 | 80+0.03 | 2×5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 | |
10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.90+0.17 | 120+0.035 | 2×5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 | |
16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 43.80+0.17 | 140+0.035 | 2×6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 | |
25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.60+0.2 | 160+0.035 | 2×8 | 4-M6 | 58 | 33. | 2.5 | 6.5 | 8 | 15.5 | 0.6 | |
40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 640+0.4 | 180+0.035 | 2×10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 | |
63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.30+0.2 | 200+0.045 | 2×10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 | |
100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.30+0.2 | 200+0.045 | 2×12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 | |
160A | 215 | 180 | l58 | 215 | 130 | 114 | 85 | 95.80+0.4 | 22js9 | 2×12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 | DS-010 |
250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.80+0.4 | 22js9 | 2×12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 | |
