| 材料 | 鋼 |
|---|---|
| 規格 | DLM5-2.5 |
| 扭矩 | 25 |
| 適用范圍 | 機床 |
| 重量 | 2 |
| 品牌 | ST/意法 |
| 型號 | DLM5-2.5 |

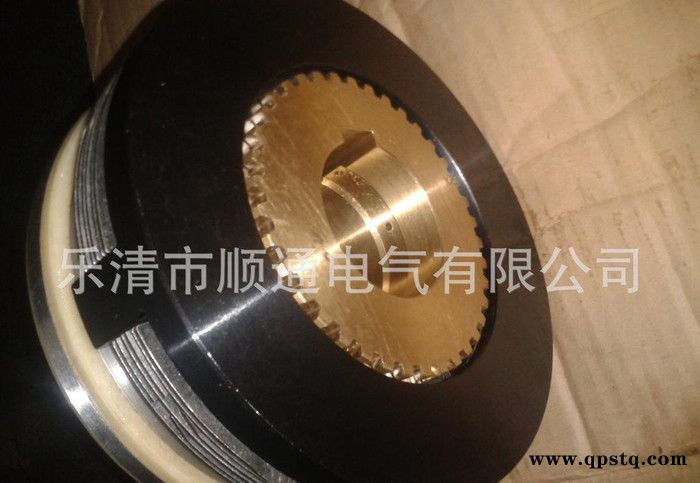

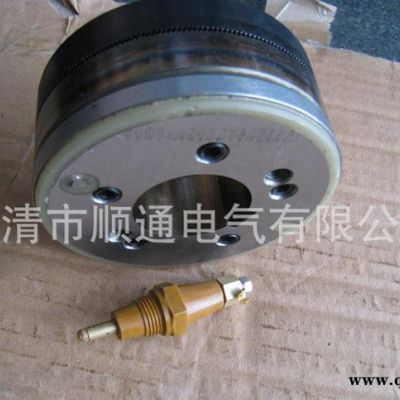

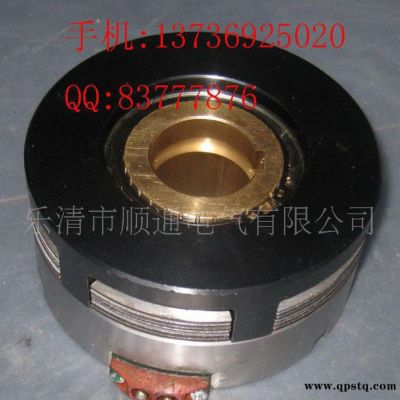

DLM5系列電磁離合器
DLM5系列離合器為濕式多片有滑環電磁離合器，需要在有潤滑的條件下工作，摩擦片磨損小，使用壽命長。徑向尺寸小、力矩大、可廣泛應用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合，換向、變速等作用。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
主要性能參數
規格 Size | 額定動力矩 | 額定靜力矩 | 空效力矩 | 接通時間 | 斷開時間 | 額定電壓 | 線圈消耗功率( 20℃) | 允許最高轉速 | 重量 | 供油流量 |
1.2/1.2C | 12 | 20 | 0.39 | 0.28 | 0.09 | 24 | 10 | 3500 | 1.3 | 0.20 |
2.5 | 25 | 40 | 0.40 | 0.30 | 0.09 | 24 | 17 | 3500 | 1.73 | 0.25 |
5/5C | 50 | 80 | 0.90 | 0.32 | 0.10 | 24 | 17 | 3000 | 2.9 | 0.40 |
10/10C | 100 | 160 | 1.80 | 0.35 | 0.l4 | 24 | 29 | 3000 | 4.3 | 0.65 |
16 | 160 | 250 | 2.40 | 0.37 | 0.14 | 24 | 26 | 2500 | 5.8 | 0.65 |
25/25C | 250 | 400 | 3.50 | 0.40 | 0.18 | 24 | 39 | 2200 | 7.7 | 1.00 |
40 | 400 | 630 | 5.60 | O.42 | 0.20 | 24 | 45 | 2000 | 12.2 | 1.00 |
63 | 630 | 1000 | 9.00 | 0.45 | 0.25 | 24 | 66 | 1800 | 16.2 | 1.2 |
100 | 1000 | 1600 | 15.0 | 0.65 | 0.35 | 24 | 81 | 1600 | 23.2 | 1.2 |
160 | 1600 | 2500 | 24.0 | 0.90 | 0.45 | 24 | 87 | 1600 | 31.7 | 1.5 |
250 | 2500 | 4000 | 37.50 | 1.20 | 0.60 | 24 | 100 | 1200 | 47 | 2.0 |
400 | 4000 | 6300 | 60.00 | 1.50 | 0.80 | 24 | 134 | 1000 | 100.9 | 3.0 |
安裝示意
