| 材質 | 鑄鐵合金不銹鋼碳鋼其他 |
|---|---|
| 產地 | 天津 |
| 地區 | 浙江 |

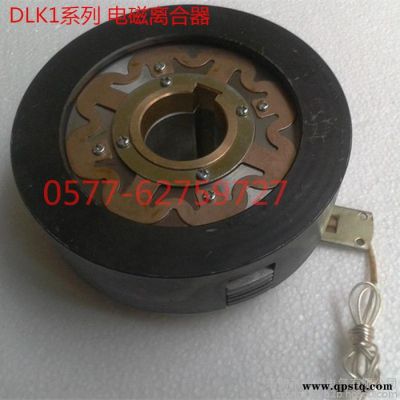

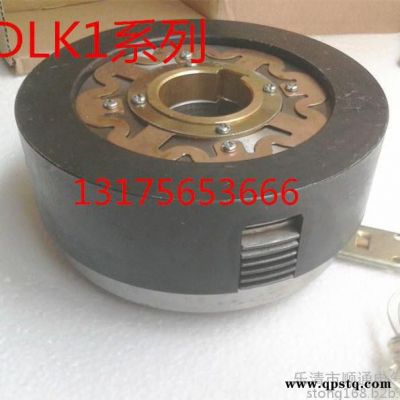

| 規格型號 | DLK1-16AT |
| 類型 | 電磁 |
| 品牌 | 文達恒業 |
| 加工定制 | 是 |
0577-62759727 13736925020
一、主要用途：
??干式多片電磁離合器、制動器，為磁通不過片式，動作靈敏可靠，摩擦片磨損后易調整，空載力矩小。主要用于搬運、軋鋼，半自動車床，數控機床，紡織等機械傳動系統中，實現離合、換向、變速、制動、定位等功能。
二、干式多片電磁離合（制動）器在下列條件下能可靠工作
1．離合器安裝地點海拔不超過2000m；
2．周圍環境溫度―5℃～+40℃;
3．周圍介質中無爆炸危險、且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
4．離合器線圈電壓波動不超過+5％和－15％的額定電壓；
5．摩擦片應清潔無油污。
三、安裝
1．安裝前檢查摩擦片不應有油污及雜物。
2．安裝前應軸向固定，；如分軸安裝應保持同軸度為9級。
3．摩擦片磨損后，應調整氣隙＆。
方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使＆達到表中規定值，然后再擰緊螺釘。
主要性能參數：
| 規格 size | 額定動力矩Rated DgnamicTorque N.M | 空載力矩Drag torque | 接通時間Engagement Time ( ≤ )S | 斷開時間Disengagement | 額定電壓Rated Voltage | 線圈消耗功率（ 20 ℃ ）Coil Consumption power （ 20 ℃ ） W | 允許最高轉速Allowed Max | 重量Weight |
| 2.5 | 25 | 0.10 | 0.10 | 0.03 | 24 | 16.5 | 3500 | 2 |
| 5 | 50 | 0.20 | 0.14 | 0.04 | 24 | 20.5 | 3000 | 3 |
| 10 | 100 | 0.30 | 0.16 | 0.06 | 24 | 28.8 | 3000 | 4.5 |
| 16 | 160 | 0.8 | 0.20 | 0.10 | 24 | 48 | 2500 | 5.9 |
| 25 | 250 | 1.2 | 0.27 | 0.15 | 24 | 53 | 2200 | 8.95 |
| 40 | 400 | 2.0 | 0.35 | 0.20 | 24 | 62 | 2000 | 13.45 |
| 80 | 800 | 4.0 |
|
| 24 | 79 |
|
|
