| 產品類型 | 電磁離合器 |
|---|---|
| 產品認證 | ISO9001-2000 |
| 額定電壓 | 24Ｖ |
| 類型 | 0.6KG |
| 售后服務 | 一年保修 |
| 品牌 | 佳科離合器 |
| 型號 | JKC-DB-0.6KG 12mm DC24V |
JKC-DB-0.6KG 12mm DC12V 11W 8000轉 扭力6nm 動摩擦轉距5nm 靜摩擦轉距5.5nm 摩擦面外徑63mm 法蘭安裝盤直徑80mm 安裝孔孔距72mm 離合線圈內孔35mm 離合線圈厚度24mm 離合電樞內孔直徑有12mm和15mm兩種 總重量kg
| 名稱 | JKC-DB-0.6KG 孔徑12/15mm DC24V 11W |
| 轉速 | 8000轉 |
| 扭力 | 6nm |
| 動摩擦轉速 | 5nm |
| 靜摩擦轉速 | 5.5nm |
| 摩擦面外徑 | 63mm |
| 法蘭安裝盤直徑 | 80mm |
| 安裝孔孔距 | 72mm |
| 離合線圈內孔 | 35mm |
| 離合線圈厚度 | 24mm |
| 總重量 | 1kg |
改裝型內軸承式電磁離合器JKC-DB-0.6KG 12mm DC12V剖視圖

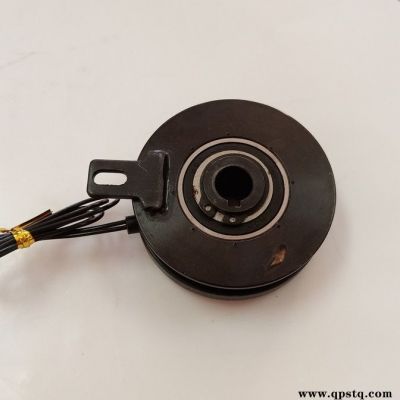

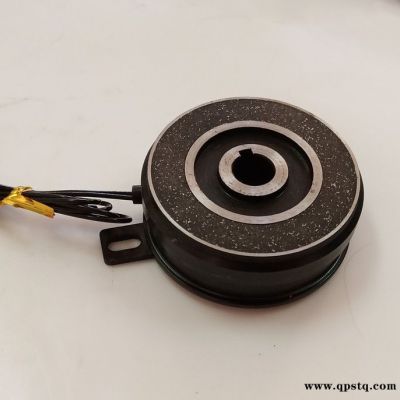

改裝型內軸承式電磁離合器JKC-DB-0.6KG 12mm DC24V 整體圖
改裝型內軸承式電磁離合器JKC-DB-0.6KG 12mm DC24V 離合線圈
型號選擇：（可直接點擊，跳到相應型號產品鏈接）
JKC-F-0.6KG 軸孔12/15mm
JKC-F-1.5KG 軸孔15/20mm
JKC-F-2.5KG 軸孔20/25mm
JKC-F-5KG 軸孔25/30mm
JKC-F-10KG 軸孔30/40mm
JKC-F-20KG 軸孔40/50mm
JKC-F-40KG 軸孔50/60mm
JKC-F系列離合器|JKC-F2離合器|JKC-F1系列離合器|
安裝指南
一、：電磁離合線圈的安裝方式
1、應對準基準平面，保證磁軛軸線與軸同心，并與基準水平面垂直。
2、注意不要拉斷或者碰到出口線，安裝時先將出口線固定好。
3、因為電磁線圈通電后立即產生磁力，安裝時應選用不導磁材料進行隔磁處理。
4、不能重力敲擊、捶打，謹防變形導致無法安裝使用。
二、：離合電樞（轉子）的安裝方式
1、不能用重力或硬物敲擊、捶打電樞（轉子）外圓側面，電樞（轉子）外圓和摩擦面易受損，需用擋圈小心頂入，要保持垂直頂入，不能傾斜。
2、電樞（轉子）應裝在距磁軛容許的軸向間隙內，0.6KG/1.5KG/2.5KG取值0.3-0.5mm,5KG/10KG取值0.8-1.3mm,20KG/40KG取值1.5-2.5mm。
3、電樞（轉子）裝好后應能靈活轉動，軸向和徑向均不能有卡死的情況。
三、：銜鐵的安裝方式
1、銜鐵上預留有安裝螺絲孔，將配套的螺絲釘均勻、緩慢擰緊，并涂上少量防松膠，防松膠不能涂太多，太多膠滴進彈片中，會影響彈片的動作，造成彈片不松動，影響產品的使用。
第四步：間隙的調節(jié)方式
1、法蘭式離合器通過摩擦力傳遞扭矩，長期使用，會造成摩擦面的磨損，致使間隙增大。法蘭式電樞（轉子）與銜鐵之間的間隙標準：0.6KG/1.5KG/2.5KG取值0.2-0.3mm,5KG/10KG取值0.2-0.35mm,20KG/40KG取值0.3-0.5mm。如果間隙大于標準值，則需要重新調節(jié)間隙。調整后可以重新正常工作。
2、電磁離合線圈、電樞（轉子）、銜鐵部件端面加工有螺紋孔以便拆裝。
【特點】
1.高速響應：因為是干式類所以扭力的傳達很快，可以達到便捷的動作。
2.耐久性強：散熱情況良好，而且使用了較高等級的材料，即使是高頻率，高能量的使用，也十分耐用。
3.組裝維護容易：屬于滾珠軸承內藏的磁場線圈靜止形，所以不需要將中蕊取出也不必利用碳刷，使用簡單。
4.動作確實：使用板狀彈片，雖有強烈震動亦不會產生松動，耐久性佳。
【維護保養(yǎng)】
為了保護電磁離合器不間斷的運行，必須要經常對其進行維護和保養(yǎng)：
1.經常在電磁離合器的可動部分添加潤滑劑。
2.定期檢查銜鐵行程的長度。因為在離合器運行過程中，由于剖動面的磨損，銜鐵的行程長度將增大。當銜鐵行程長度達不到正常值時，必須進行調整，以恢復制動面與轉盤之間的間隙。如果銜鐵行程長度增大到正常值以上，就可能大大降低吸力。
3.如果更換了磨損的制動面，應重新適當調整制動面與轉盤直接的間隙。
4.經常檢查螺栓的緊固程度，特別要擰緊電磁鐵的螺栓、電磁鐵與外殼的螺栓、磁軛的螺栓、電磁鐵線圈的螺栓和連接線螺栓。
5.定期檢查可動部件的機械磨損情況，并清除電磁鐵零件表面的灰塵、花毛和污垢。
