| 材質 | 合金 |
|---|---|
| 規格 | 125*125*95mm |
| 類別 | 氣動制動器 |
| 扭矩 | 0-600N.m |
| 適用范圍 | 造紙 |
| 重量 | 1.4-13.2kg |
| 轉速 | 1700r/min |
| 品牌 | 河南大林 |
| 型號 | 46VC1200 |

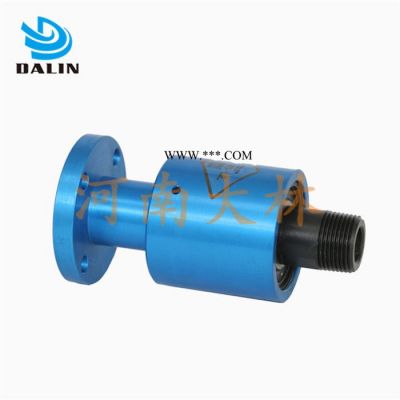

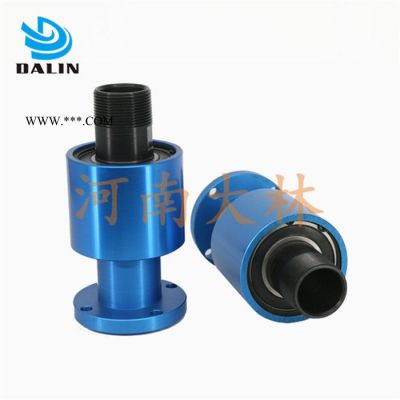

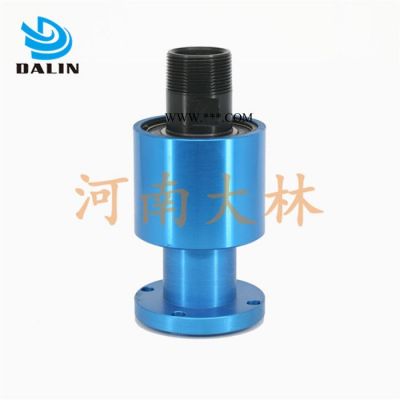

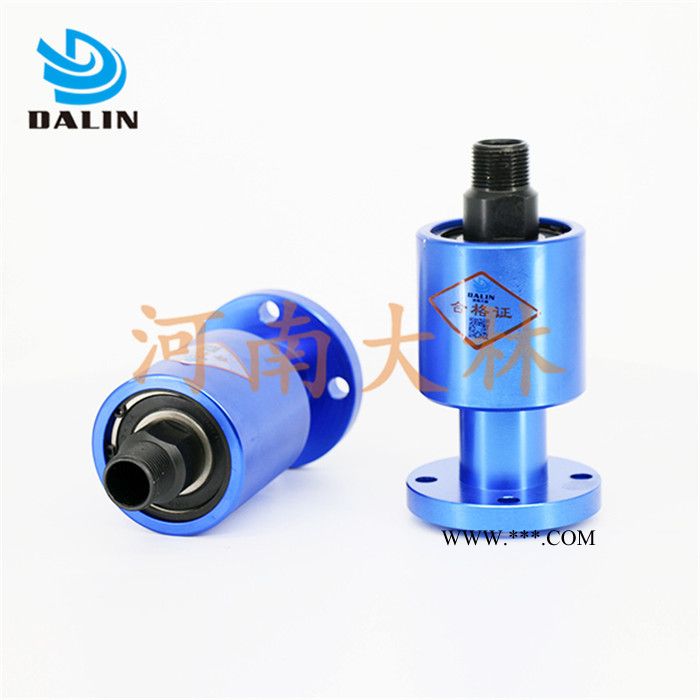

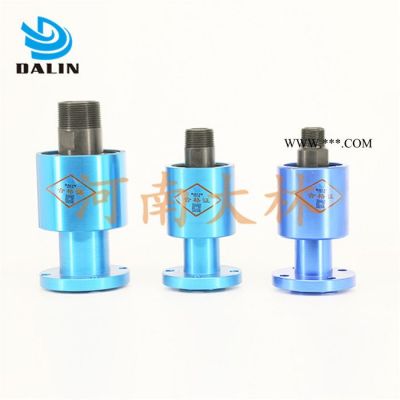

氣動離合器46VC1200旋轉接頭(旋轉密封閥)
簡介：Airflex是工業離合器和制動器制造商之一！VC系列氣動離合器廣泛應用在要求嚴格的離合、制動的重型設備上，可以制動較大慣性負載和持續的滑移應用，如：球磨機、研磨機、船舶推進及金屬成型、石油礦山、天然氣的機械設備。其中CB,VC系列為擴張式剎車和離合器，制動扭矩：10-1900000N.M，使用VC型離合器可減少整套設備制造和使用時的成本，主要對電機起到過載保護的作用！使用VC型離合器可減少整套設備制造和使用時的成本。
氣動離合器46VC1200工作原理工程：
向氣胎內施加氣壓，氣胎膨脹，均勻地推動摩擦瓦組件，抱緊與從動元件連在一起的摩擦輪轂上。摩擦瓦組件由裝在鋁制墊板上的摩擦片構成，由固定在側板上的力矩桿導向。力矩從驅動軸開始，通過安裝離合器 的部件（通常為鐵制法蘭）、輪緣側板結構，再由力矩桿傳給墊板和摩擦材料，這樣力矩**經摩擦副傳到了安裝在從動軸上的部件上（離合器輪轂及其安裝部件）。釋放驅動氣壓，在釋放彈簧和離心力的作用下離合器分離。
氣動離合器46VC1200主要特點：
一、VC型離合器可以使電機先空載啟動,節約用電成本,降低了對電網負荷和變電站的要求,在大功率的磨機中可使用價格低而效率高的同步電機。
二、VC型離合器是專門為惡劣的工況設計制造的，如礦山、船舶、油田。在此類應用中，高啟動載荷和持續磨合通常會降低離合器的效率和使用壽命。
三、VC型離合器的徑向收縮和通風結構，使其傳遞扭矩大，散熱快。
四、VC型離合器均采用耐磨的、非石棉摩擦材料，非常環保。
五、離合器為模塊式設計，所有部件均可更換備件, 維修方便。
六、VC型離合器完全自動調整，并補償磨擦片和輪轂的磨損，無需潤滑。
七、所傳遞的扭矩取決于轉速和施加的氣壓，通過限定氣壓，離合器可以用作力矩限制裝置，提供過載保護。
氣動離合器46VC1200安裝應用案例
EATON氣動離合器46VC1200主要配件：旋轉接頭(旋轉密封閥)、氣囊、摩擦瓦組件、力矩桿組件
