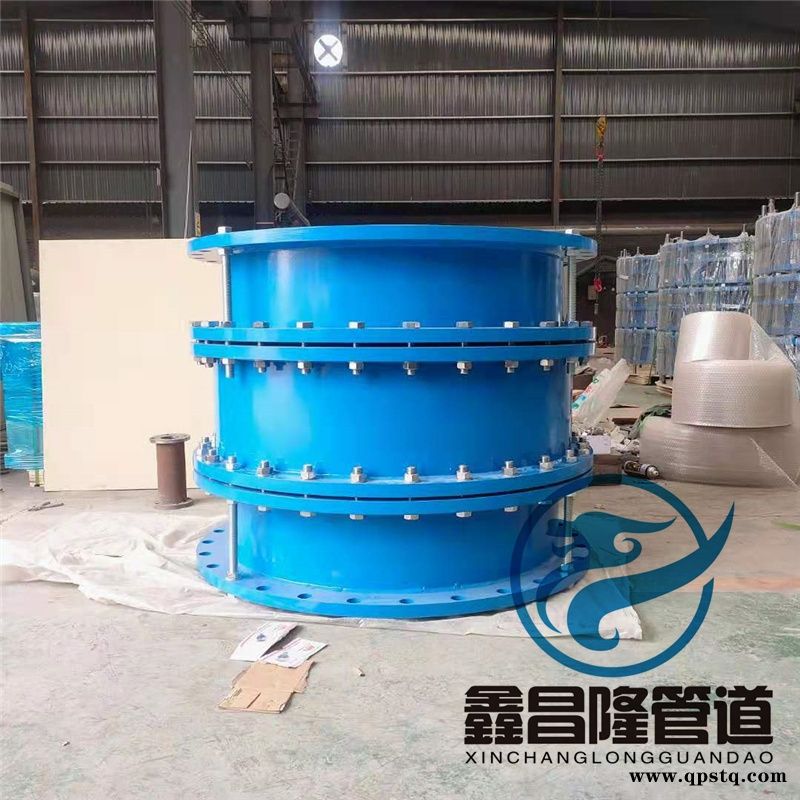

D型大撓度松套補償接頭是包括圓柱狀的本體，本體的內部穿過兩個具有法蘭的活動短管；在本體兩側的連接端分別與一個壓蓋用螺栓連接，并用螺母擰緊，本體與壓蓋的連接面上設有一圈密封條；本體的兩端面內側分別安裝一個擋圈，所述擋圈套接在所述短管的外側，并在短管上安裝一限位塊；擋圈與所述壓蓋之間安裝密封圈，所述密封圈為Ｕ型，嵌入壓蓋內部的矩形槽內，密封圈與短管的外壁接觸，并且密封圈與短管外壁的接觸面為圓柱面，在密封圈內部安裝一Ｏ型密封條，并在密封圈的上部內表面設有一凸出的唇口，唇口可以防止密封條從密封圈中脫落，而密封條可以保證密封圈對短管外壁產生持續的預緊力，進而保證本體與短管內腔的密封性。
Ｄ型大撓度松套補償器詳細規格：
【產品名稱】：D型大撓度松套補償接頭
【產品別名】：大撓度補償接頭
【產品規格】：【DN100mm-DN3200mm】
【產品壓力】：0.6-1.6MPa
【產品認證】：ISO9001-2008
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
大撓度松套補償接頭是在吸收國外先進的技術并結合我國實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，適用于工況惡劣、地形復雜場合的管。
