| 材料 | 金屬 |
|---|---|
| 產地 | 廣東 |
| 防護等級 | IP65 |
| 輸出信號 | 4~20mA |
| 線性度 | 1%F.S. |
| 制作工藝 | 集成 |
| 種類 | 位移 |
| 重復性 | 1%F.S. |
| 材料物理性質 | 磁性材料 |
| 材料晶體結構 | 其他 |
| 遲滯 | 位移傳感器 |
| 品牌 | 賀迪 |
| 型號 | HDM-LJ |

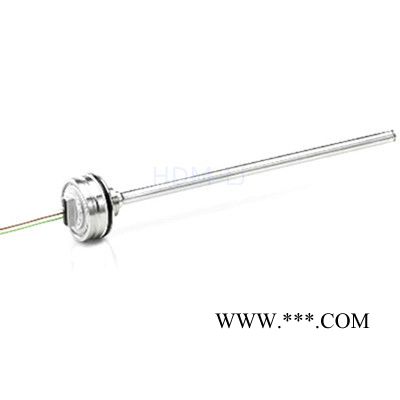

HDM-LJ緊湊型位移傳感器伺服液壓油缸、氣缸活塞檢測 【產品介紹】：
HDM-LJ緊湊型磁致伸縮線性位移傳感器采用磁致伸縮原理制造的高精度、長量程線性、位置測量的液位傳感器，可以測量容罐液面的位置。供電方式靈活，接線方法多種且極為方便，可滿足各種測量、控制、檢測的要求；采用非接觸測量方式，解決了因磨擦、磨損等造成的使用壽命低的問題。該傳感器性能高，壽命長，有良好的環境適應性、可靠性和穩定性，安裝簡單，為用戶使用帶來極大的方便。
portant;background:0px="" center="" !important;"="">
◆橋梁、軌道、隧道沉降檢測
◆基站柴油發電機油箱液位檢測
◆伺服液壓油缸、氣缸活塞
◆氣輪機氣阻閥門
◆水輪機導葉開度
◆交通路基、地鐵支撐墻、山體及建筑物高速公路路基、邊坡沉降檢測
◆核電站、大型水電站
◆高精度機械定位、位移檢測
【產品特點】：
◆穩定性能好，精度夠高，該專用產品的精度達0.1%F.S.，完全滿足客戶1~2mm的精度要求
◆可安裝在液壓和氣壓活塞缸體內
◆無機械磨損，磁致伸縮測量原理
◆正常工作環境壓力 350 bar；峰值工作壓力 450 bar
◆環型磁塊固定引導，非接觸測量
◆無限的機械壽命
◆磁環移動不受速度限制
◆工作電壓范圍寬
◆非常適合水平EMC要求的移動車輛應用
【產品參數】：
供電電源： +24VDC±10%；±15VDC±10% ；+12VDC~+24VDC ±10%
輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC 、4～20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等
有效量程范圍： 剛性結構50～5000mm；柔性結構4000~20000mm（可根據客戶特殊要求訂做）
負載特性： 電流信號輸出負載電阻為500Ω；電壓信號輸出負載電流為2mA工作電流＜70mA
非線性誤差: ＜±0.05%F.S.（300mm以下誤差150um）
重復性誤差: ＜±0.002%F.S
分辨率： 模擬采用16BitD/A 轉換；數字＜4μm
遲滯: ＜±0.002%F.S.
溫度影響: ＜±0.007%/F.S./℃
工作溫度： -40～+85℃
儲存溫度: -40～+100℃
零點可調范圍: 100%F.S
滿度可調范圍： 100%F.S
更新時間: 與量程有關，不超過20ms
測桿材質: 304、316不銹鋼(特殊定制)
電子倉外殼材質： 304
連接形式: A.螺紋連接、B.法蘭連接、C.固定座
出線方式： A.直出電纜線、B.航空插頭、C.接線端子
外殼防護等級： 電子倉IP65、測桿IP68
防爆標志： ExdⅡBT5、ExiaⅡCT6
【應用概述】：HDM-L系列磁致伸縮液位傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重復性好等測量優點，主要應用在油箱液位檢測項目上，而液壓和氣壓缸行業、農林機械、建筑機械、裝/卸載車輛、帶延伸臂之工程車輛中也得到很廣泛的應用。
【產品尺寸圖】：
注：我們提供的產品技術性能指標僅供客戶參考。所有參數均在理想的工作和環境條件下獲得，故這些參數有可能根據實際的客戶工作條件而發生顯著的變化。在產品定義性能指標范圍之內或接近的范圍之內應用我們的產品，上述產品技術性能指標因為要兼顧其他的客戶技術指標要求會存在一定的局限性。因此，最終客戶必須驗證預期應用中的性能參數。我們保留隨時更新產品技術指標的權利，恕不另行通知。
