LX-550C
潤滑系統免拆清洗機
產品使用說明書
目 錄
l 安全使用注意事項 ------------------------------------------------------3
l 簡要說明 -----------------------------------------------------------------4
l 啟用機器注意事項 ------------------------------------------------------5
l 清洗系統的特征和性能 -------------------------------------------------6
l 清洗發動機潤滑系統 ---------------------------------------------------8
l 清洗系統的維護和保養 -------------------------------------------------10
安 全 使 用 注 意 事 項
經過培訓后的合格技術人員才能使用本設備。只有在閱讀和明白以下操作規定后才可以使用和操作本設備。
l 操作時應該佩戴防護眼鏡。
l 不可在機器附近吸煙。
l 不可吸入由清洗設備和發動機散發出的清洗液霧氣。
l 要在通風良好的場地使用本設備。
l 使用前應該閱讀和了解材料安全資料。
l 如果設備和接頭有任何泄漏，應該立即修理好。
l 擦干凈泄漏液體。
l 清洗設備附近應該備有滅火器。
l 設備連接管線應遠離可移動物品和高溫物品。
l 使用本設備時，不能讓壓力超過該設備的額定值，否則設備會受到損壞，也容易造成人員的傷害。由于此原因造成的設備損害不在保修范圍之內。
簡 要 說 明
工作原理
在使用指定清洗液時，發動機潤滑系統清洗設備可以清除發動機潤滑系統和各摩擦表面上的積碳，積膠和其它沉積物和粘結物。操作簡單，使用方便。
只需用一套連接接頭連接在發動機的機油濾清器接口上**可工作。清洗發動機時不必放掉舊機油，清洗完成后放掉舊機油，再換上新機油。當發動機在怠速狀態下運轉時，機油和清洗液的混合液通過發動機整個潤滑系統循環流動（包括發動機閥門箱蓋，閥門系列，曲軸箱內表面及其他全部潤滑表面），發動機潤滑系統中各個部位的積碳，積膠和其它有害物**會被清洗下來，被清洗設備中的濾清器濾出。
壓縮空氣清洗系統可將發動機中剩余的機油和清洗劑通過發動機機油箱底部的出油口排出，清洗設備使用發動機本身的油泵來清洗發動機的潤滑系統。為了幫助更好地清洗發動機的潤滑油路，該清洗設備可以通過它的壓力表來測量發動機本身油泵的壓力。
該清洗設備的儲液瓶為600ml。
啟 用 機 器 注 意 事 項
認真閱讀安全使用注意事項和使用說明書。
1． 將清洗液加入儲液瓶。
2． 將壓縮空氣管接到標有壓縮空氣入口的接頭上。
3． 清洗機安裝完畢，清洗準備工作完成。

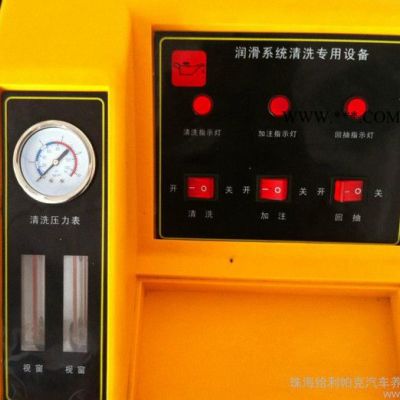

清 洗 系 統 的 特 性 和 功 能
1．壓力表：顯示在清洗過程中發動機怠速運轉時的油壓大小。
2．視窗：顯示清洗過過程中舊油顏色，
３．排舊油清洗閥：將此開關箭頭指向“開”時，壓縮空氣可將留在發動機中的全部殘留清洗劑混合液吹出汽車的潤滑油道。當指向“關”時，停止工作。
4．清洗液加注開關：將開關箭頭指向“開”時，將儲液瓶里的清洗劑加入
汽車潤滑油道里。當指向“關”時停止工作。
6．壓縮空氣接口：連接汽源。
7．回油管：使用合適的連接頭，連接到濾清器的連接口（邊上10mm）。
8．出油管：使用合適的連接頭，將該管線接到有顏色標記的螺旋濾清器接到中心接口（12mm）上。
9．濾清器：濾芯用于清洗發動機每15臺車更換一次。
10．清洗液儲液瓶：儲存清洗液。
清 洗 發 動 機 潤 滑 系 統
概述：動態方式清洗發動機**是發動機在怠速運轉情況下（或稍高于怠速運轉）清洗發動機潤滑系統。這種方法是**有效**徹底的清洗發動機整個潤滑系統的方法，包括清洗油壓挺桿、閥門、齒輪系、機油泵、閥門蓋、曲柄箱體，機油底盤和發動機內部任何一個與機油接觸的層面。但是，這種方法只能在發動機性能良好的情況下使用。當發動機老化，出現燒機油，缸壓降低的情況時**應該使用靜態方式清洗發動機的潤滑系統。也**是在發動機停機狀態下清洗發動機。
每清洗15臺發動機后需更換一個濾清器。
在清洗前，發動機必須預熱到正常工作溫度。在清洗過程中不需要一個附加的加熱器。發動機本身**可以提供清洗過程所需要的熱量。
清洗發動機的時間為5-10分鐘，一些發動機包括柴油發動機在清洗潤滑油系統時時間要長一些。
在清洗過程中發動機的機油流過清洗機的濾清器，清洗液和發動機中的機油混合。發動機中的機油即可潤滑發動機又可將清洗液帶入發動機的各個潤滑部位。每分鐘該混合液流過發動機和清洗機濾清器2到3次（汽油發動機）。清洗液在此過程中**可以將潤滑系統中的積碳、積膠、金屬粉末等雜質
清洗出來。像金屬粉末等重物被沖進機油底盤，然后在發動機油泵的作用下被帶入清洗機中的濾芯后，被過濾出來。清洗結束后，將機油放出。清洗機的壓縮空氣可將發動機中所剩余的油液排出。排出舊機油，換上新機油。
步驟一：要確保發動機中機油量不能低于測油桿上的**低標記。在清洗機的
儲油箱倒入清洗液。在清洗機的濾清器中安裝一個干凈的濾芯。
步驟二：從發動機上卸下機油濾清器，換上合適的濾清器接頭。
注意：接頭很容易擰上。不要用強力，用手擰緊即可。
將出油油管連接到濾清器接頭的中心口，回油管連接到濾清器接頭的邊口。注意：中心口螺紋對出油管接頭端口是12MM。邊口螺紋對回油接頭端口是10MM。
此時清洗機的全部開關都是關閉位置，將壓縮空氣管線連接到清洗機側面標有壓縮空氣入口的接口上。
步驟三：將清洗劑加注開關箭頭指向“開”，壓縮空氣將清洗劑輸入到發動
機里大約（15到20秒）。當加完清洗劑后，將清洗劑加注開關箭頭指向“關”。啟動發動機，
使發動機怠速運轉。檢查有無滲漏現象，然后通過壓力表觀察油壓。
步驟四：當清洗到5-10分鐘后，將發動機關閉。拆開油底殼放油螺絲。將舊機油和清洗液排出。當舊機油流速很慢時，將氣清洗開關箭頭指向“開”。此時大約用1分鐘時間可將發動機內剩余油液排出。然后將氣清洗開關箭頭指向“關”，擰上放油螺絲。卸下濾清器接頭，裝上新濾清器。換入合適的機油。啟動發動機，檢查有無滲漏現象**檢查一個機油液面位置。
清 洗 系 統 的 維 護 和 保 養
清洗系統從設計上保證了該設備使用多年不用維修。
要定期檢查機器各連接點是否松動，各個管線連接是否緊固。及時更換損害部件和管線。
不能用太大的力量拆卸和安裝濾清器接頭。用手擰緊即可。
