| 類型 | 齒輪泵 |
|---|---|
| 材質 | 鑄鐵 |
| 驅動方式 | 電動 |
| 性能 | 變頻 |
| 用途 | 管道泵 |
| 輸送介質 | 其他 |
| 泵軸位置 | 其他 |
| 葉輪數目 | 單級 |
| 流量 | 1~900（m3/h） |
| 揚程 | 1~200（m） |
| 轉速 | 2900（rpm） |
| 吸入口徑 | 15~300（mm） |
| 排出口徑 | 15~300（mm） |
| 效率 | 99 |
| 輸出流量 | 1~300 |
| 電壓 | 220/380（V） |
| 功率 | 1~90（kw） |
| 排出壓力 | 1~10 |
| 適用范圍 | 液壓油、機械油、燃料油 |
| 必需汽蝕余量 | 100 |
| 規格 | CB-B2.5,CB-B4,CB-B6,CB-B10,CB-B32,CB-B2.5F,CB-B4F,CB-B6F,CB-B10F,CB-B2.5帶耳,CB-B4帶耳,CB-B6帶耳,CB-B10帶耳 |
| 品牌 | galileo/伽利略 |
| 型號 | CB-B系列 |
1、質量可靠，使用壽命長 2、運行穩定，少去操心 3、服務周到，維護及時

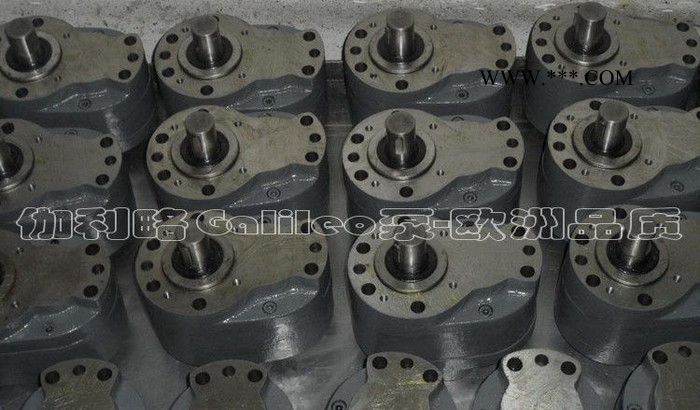

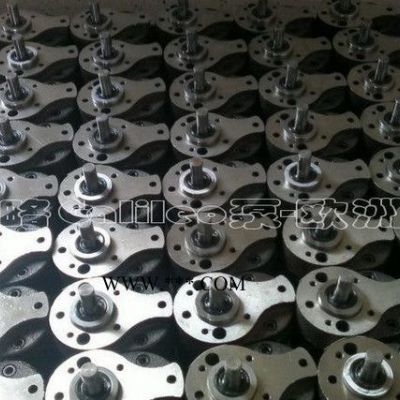

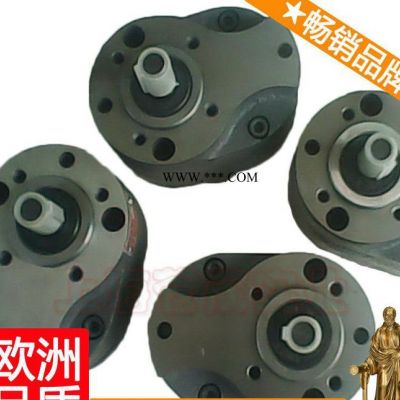

CB-B系列齒輪泵
一、功能簡介
本系列齒輪泵為外嚙合容積式齒輪泵，有直齒和斜齒兩種，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油。廣泛用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、燃油泵用。
二、結構特性：
2.1齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。
2.2泵體、前、后蓋選用HT250灰鑄鐵，齒輪采用優質粉末冶金，泵軸選用40Cr結合鋼淬硬處理，軸承選用SF-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注：油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長，使用斜齒輪，聲音會更低。
三、泵的特點：
3.1體積小，重量輕，結構簡單，價格低，工作可靠。
3.2具有很好的自吸性，開機時無需灌油，首次使用也不需灌油。
3.3安裝、使用、維護方便。
四、技術參數
| 型號 | 額定流量 L/min | 額定壓力 MPa | 額定轉速 r/min | 容積效率 ηv% | 總效率 ηt% | 壓力脈動 MPa | 噪聲值 分貝 | 驅動功率 kw | 大概重量 |
| CB-B2.5 | 2.5 | 2.5 | 1450 | ≥70 | ≥63 | ±0.15 | 62～65 | 0.18 | 1.6 |
| CB-B4 | 4 | ≥80 | ≥72 | 0.21 | 1.7 | ||||
| CB-B6 | 6 | 0.31 | 1.8 | ||||||
| CB-B10 | 10 | ≥90 | ≥81 | 0.51 | 2.1 | ||||
| CB-B16 | 16 | 67～70 | 0.82 | 4.2 | |||||
| CB-B20 | 20 | 1.02 | 4.4 | ||||||
| CB-B25 | 25 | 1.30 | 4.6 | ||||||
| CB-B32 | 32 | ≥94 | ≥85 | 1.65 | 5.0 | ||||
| CB-B40 | 40 | 74～77 | 2.1 | 7.2 | |||||
| CB-B50 | 50 | 2.6 | 7.6 | ||||||
| CB-B63 | 63 | 3.3 | 7.8 | ||||||
| CB-B80 | 80 | 80～83 | 4.1 | 12.6 | |||||
| CB-B100 | 100 | ≥95 | ≥86 | 5.1 | 13.3 | ||||
| CB-B125 | 125 | 6.5 | 14.5 | ||||||
| CB-B160 | 160 | 8.2 | 15.6 |
五、外形及安裝尺寸
| 型號 | C | E | H | C1 | C2 | D(f8) | D1 | d(h7) | E1 | T | b | M | K1 | K2 |
| CB-B2.5 | 79 | 66 | 96 | 25 | 30 | Φ35 | Φ50 | Φ12 | 35 | 30 | 4 | M6 | Z3/8" | Z3/8" |
| CB-B4 | 82 | |||||||||||||
| CB-B6 | 86 | |||||||||||||
| CB-B10 | 94 | |||||||||||||
| CB-B16 | 107 | 90 | 132 | 30 | 35 | Φ50 | Φ55 | Φ6 | 50 | 42 | 5 | M8 | Z3/4" | Z3/4" |
| CB-B20 | 111 | |||||||||||||
| CB-B25 | 115 | |||||||||||||
| CB-B32 | 121 | |||||||||||||
| CB-B40 | 132 | 102 | 154 | 35 | 40 | Φ55 | Φ80 | Φ22 | 55 | 52 | 6 | M8 | Z1" | Z3/4" |
| CB-B50 | 138 | |||||||||||||
| CB-B63 | 144 | |||||||||||||
| CB-B80 | 158 | 121 | 186 | 45 | 50 | Φ70 | Φ95 | Φ30 | 65 | 65 | 8 | M8 | Z11/4" | Z1" |
| CB-B100 | 165 | |||||||||||||
| CB-B125 | 174 | |||||||||||||
| CB-B160 | 186 | Φ35 |
注：介質溫度60℃～200℃時，訂貨時說明。可根據客戶要求設計制造。
六、安裝、操作及注意事項：
6.1安裝：
a泵軸如與電機聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不得有過緊或輕重不均的現象。
b泵軸如與孔聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間不許強行敲打，以免使泵軸卡死。
c泵的進油管徑不得小于或大于泵的進口直徑，進油管設計要盡可能短，彎路盡量少，出油管徑不得小于進油管徑的3/4。管道安裝前應將內壁用高壓油清洗干凈，不得存在硬顆粒雜物，進油管應安裝過濾器，過濾器的流量應是泵流量的二倍，進油管路部分的所有接頭密封要可靠，不得漏氣。
6.2操作：
a點動電機，確認泵油的旋轉方向是否與標牌上箭頭指向相同。
b開機運轉后應檢查泵進出口壓力在泵的規定使用壓力范圍內。
c觀察泵在運轉過程中是否有異常聲音或過熱現象，如有要停機檢查。
6.3注意事項:
a本系列泵不適用于輸送高度揮發或閃點低的液體，如酒精、苯等。
b本系列泵不可以反轉，如需反轉泵，訂貨時說明。型號標記為：CB-B※※F系列擺線齒輪油泵。
c常見故障及排除方法：
| 現象 | 產生原因 | 排除方法 |
| 不出油或出油少 | 1、旋轉方向不對 | 1、更正旋轉方向 |
| 2、吸油液面過低 | 2、加油使液面升到規定高度 | |
| 3、濾油器堵塞或過小 | 3、清洗濾油器或更換大流量濾油器 | |
| 4、油溫過低，粘度大 | 4、預熱油液 | |
| 沒有壓力，壓力升不高 | 1、溢流閥調得過低 | 1、重新調整溢流閥 |
| 2、油液溫度升高，粘度低或液體本身粘度低 | 2、降低油溫或證做間隙小的齒輪泵 | |
| 3、吸油管漏氣 | 3、檢查吸油管 | |
| 4、泵內零件磨損嚴重 | 4、更新新泵 | |
| 骨架油封漏洞 | 1、電機轉向接反 | 1、調整轉向 |
| 2、油箱液面距齒輪泵平面高度過高 | 2、降低液面或重新訂做填料密封齒輪泵 | |
| 有噪音或振動 | 1、泵軸與電機軸不同心 | 1、重新調整 |
| 2、吸油管或濾油器堵塞 | 2、清降堵塞物 | |
| 3、吸油管漏氣，油液有氣泡 | 3、檢查吸油管道 | |
| 4、吸油管過小或過長 | 4、重新調整 | |
| 5、緊固件松動 | 5、檢查擰緊 | |
| 電動機過熱 | 1、輸出壓力過高 | 1、調低壓力 |
| 2、液體溫度低，粘度大或液體本身粘度大 | 2、預熱油液或降低電機轉速 | |
| 3、泵齒油與軸承嚴重磨損或咬死 | 3、拆下修理或更換新泵 |
木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。
以上價格含17%稅，上海蒼茂實業為一般納稅人只能開17%增值稅專用發票，開票請提供開票資料。
售后服務承諾
1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。
2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（出廠價），并詳細列出維保內容。
3.上海蒼茂實業本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。
產品品質承諾
1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以最低成本價對設備進行維護。
2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；
3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；
