| 建議零售價 | ￥0.00 |
|---|---|
| 材質 | 不銹鋼 |
| 連接形式 | 法蘭 |
| 適用介質 | 水 |
| 公稱通徑 | 工洲 |
| 結構形式 | 薄膜式 |
| 壓力環境 | 高壓 |
| 工作溫度 | 低溫 |
| 標準 | 美標 |
| 流動方向 | 單向 |
| 驅動方式 | 電磁 |
| 零部件及配件 | 配件 |
| 形態 | 蝶式 |
| 類型(通道位置) | 二通式 |
| 規格 | 1.6C-DN25,1.6C-N32,1.6C-DN40,1.6C-DN50,1.6C-DN65,1.6C-DN80,1.6C-DN100,1.6C-DN125,1.6C-DN150,2.5C-DN20,2.5C-DN25,2.5C-DN32,2.5C-DN40,2.5C-DN50,2.5C-DN65,2.5C-DN80,2.5C-DN100,2.5C-DN125,2.5C-DN150,2.5C-DN200,2.5C-DN250,2.5C-DN300,2.5C-DN350,2.5C-DN400 |
| 品牌 | 工洲 |
| 型號 | Y43H/Y型 |

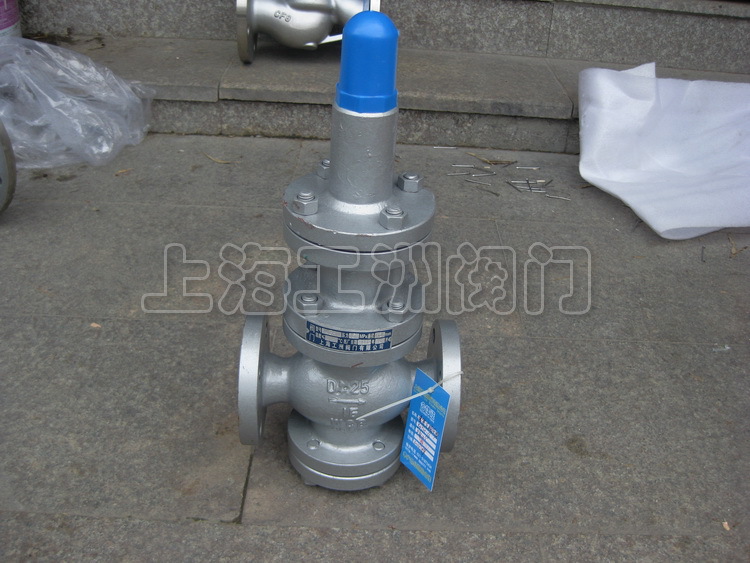

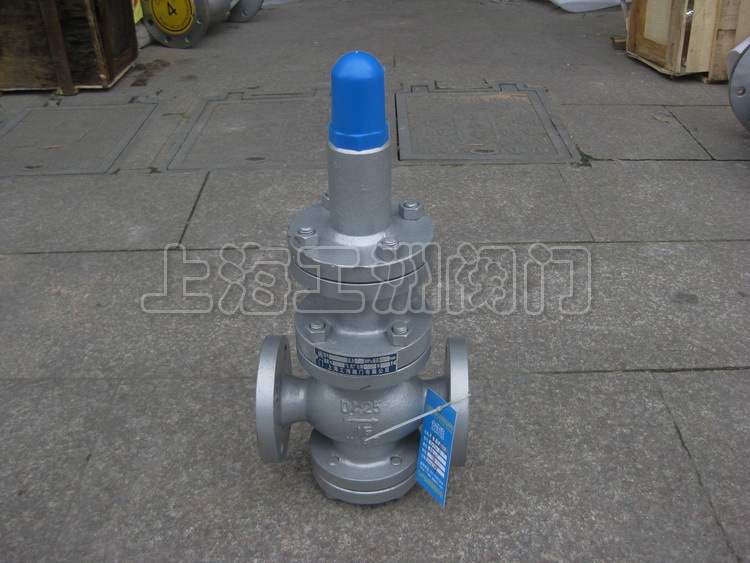

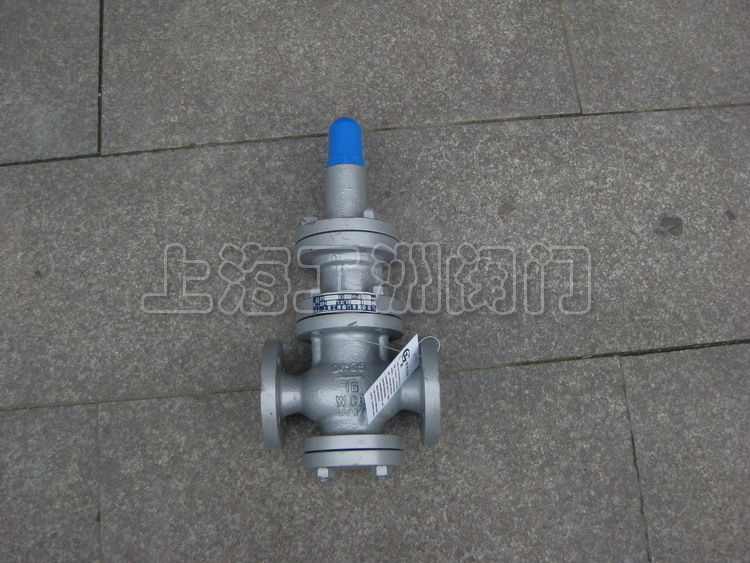

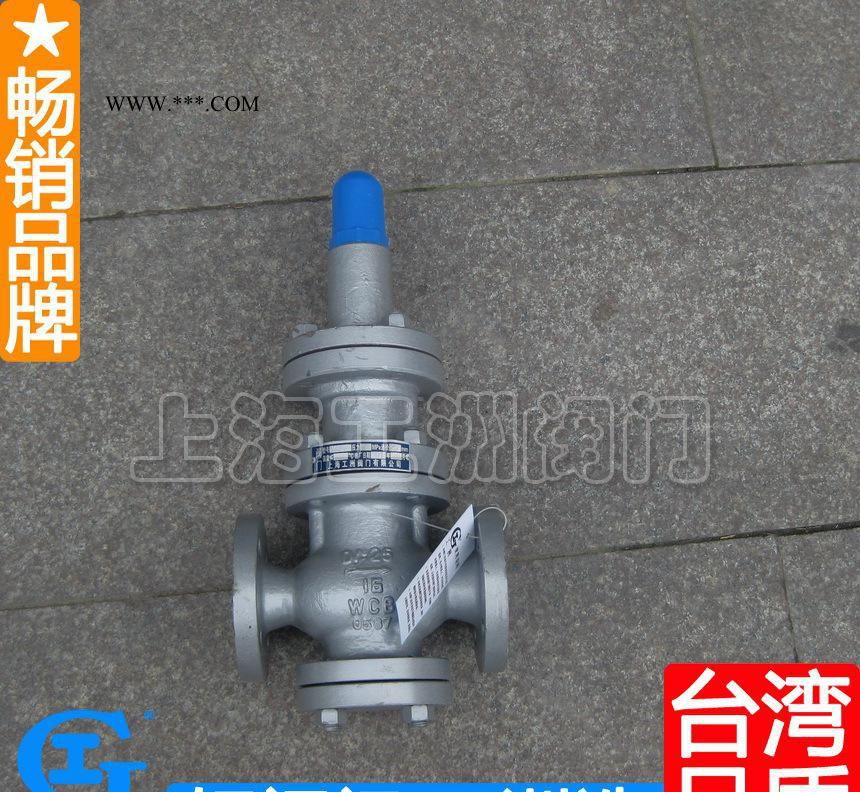

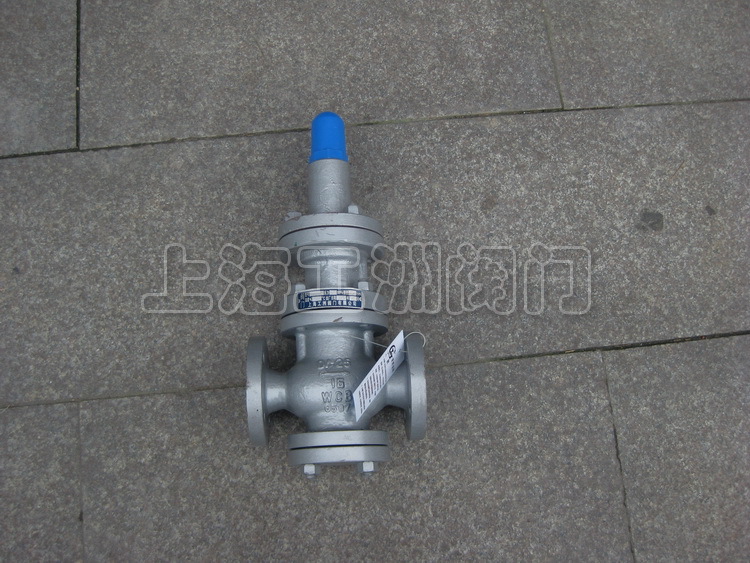

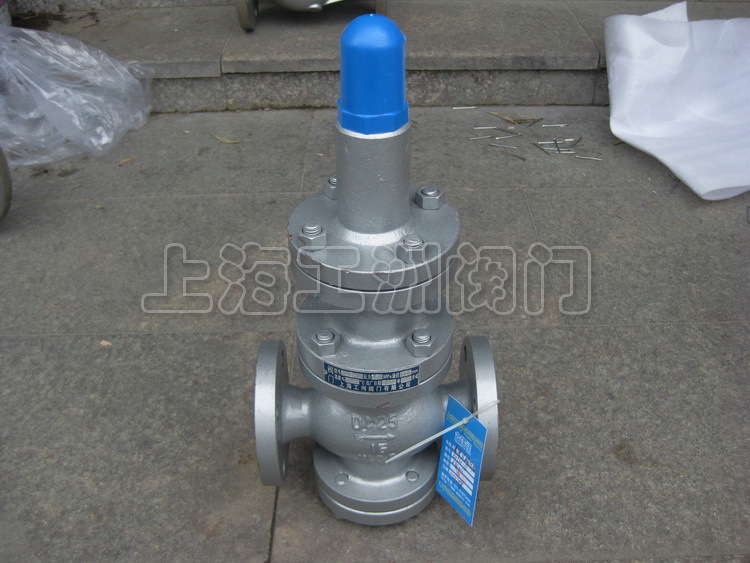

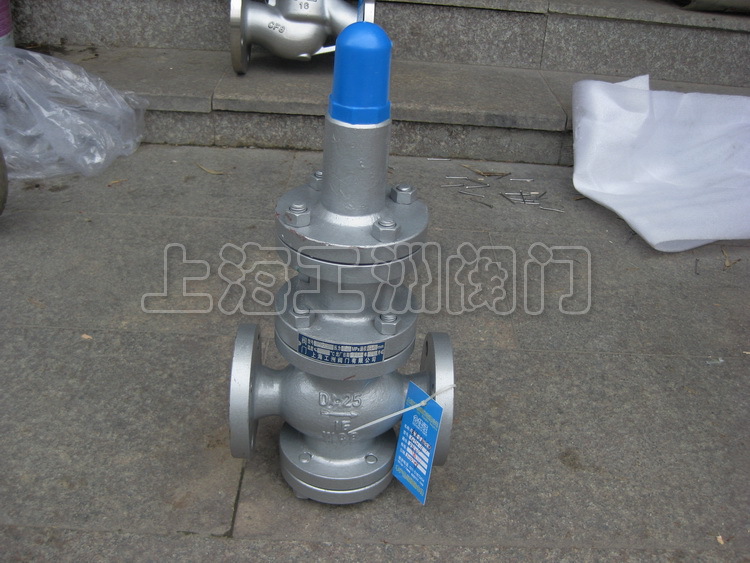

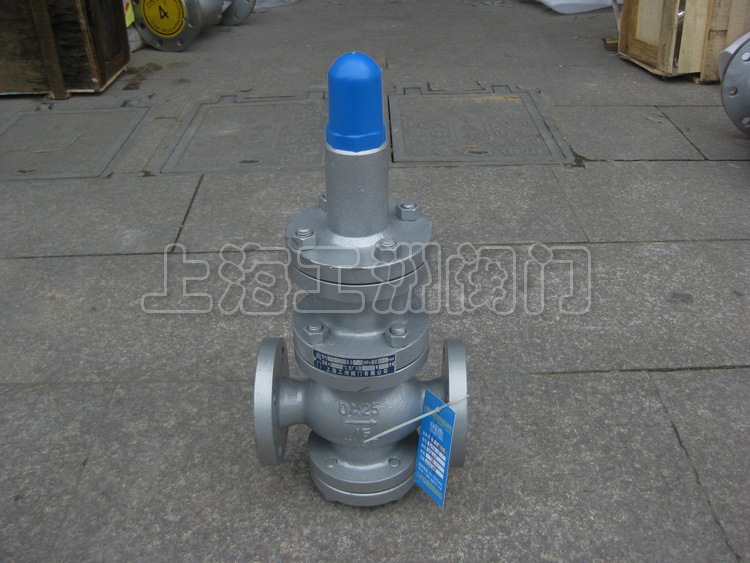

一、產品[先導活塞蒸汽減壓閥]的詳細資料：
產品型號：Y43H/Y型
產品名稱：先導活塞蒸汽減壓閥
產品特點：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，超減壓穩壓作用。
二、主要技術參數和性能指標：
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
| 殼化試驗壓力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | |||||
| 密封試驗壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
| 最高進口壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||
| 出口壓力范圍（MPa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | |||||
| 壓力特性偏差（MPa）△P2P | GB12246-1989 | ||||||||||
| 流量特性偏差（MPa）△P2G | GB12246-1989 | ||||||||||
| 最小壓差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | |||||
| 滲漏量 | GB12245-1989 | ||||||||||
*.殼體試驗不包括膜片、頂蓋。
三、流量系數(Cv)：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四、主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
五、工洲牌Y43H蒸汽減壓閥外形尺寸(PN1.6-4.0)單位：mm
| 公稱通徑 DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
六、連接形式：
法蘭式：RF MF RJ
執行標準：JB79 GB9113 ANSI B16.5
七、工洲牌Y43H蒸汽減壓閥外形尺寸(PN6.4-16.0) 單位：mm
公稱通徑 | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | - | 780 | 495 |
