| 加工定制 | 否 |
|---|---|
| 材質 | 不銹鋼 |
| 連接形式 | 法蘭 |
| 結構形式 | 杠桿式 |
| 適用介質 | 水 |
| 壓力環境 | 高壓 |
| 工作溫度 | 高溫 |
| 標準 | 美標 |
| 流動方向 | 單向 |
| 驅動方式 | 氣動 |
| 零部件及配件 | 焊條 |
| 用途 | 截止 |
| 類型(通道位置) | 二通式 |
| 口徑 | 工洲 |
| 公稱通徑 | 工洲 |
| 安裝尺寸 | 工洲 |
| 品牌 | 工洲 |
| 型號 | ZMAW.ZSCW |
一、產品概述：

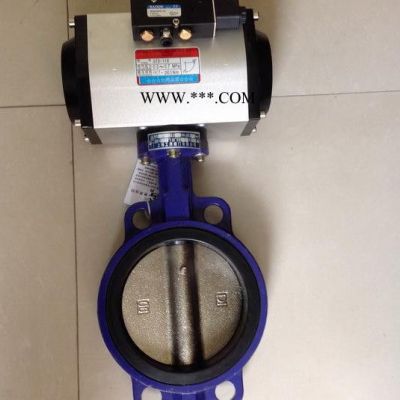

工洲牌ZMAW.ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。
二、工洲牌ZMAW.ZSCW氣動活塞調節蝶閥連接尺寸：
| 公稱通徑DN | 結構長度 (標準值) | 連接尺寸 | |||||||||
| L | H | H1 | PN0.6MPa | PN1.0MPa | |||||||
| 毫米 | 英寸 | 法蘭式 | 對夾式 | D | D1 | Z-d | D | D2 | Z-d | ||
| 50 | 2 | 108 | 43 | 100 | 400 | 140 | 110 | 4--14 | 165 | 125 | 4--18 |
| 65 | 21/2 | 112 | 46 | 115 | 420 | 160 | 130 | 4--14 | 185 | 145 | 4--18 |
| 80 | 3 | 114 | 49 | 120 | 138 | 190 | 150 | 4--18 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 56 | 130 | 524 | 210 | 170 | 4--18 | 220 | 180 | 8-18 |
| 125 | 5 | 140 | 64 | 150 | 570 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
| 150 | 6 | 140 | 70 | 170 | 743 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
| 200 | 8 | 152 | 76 | 200 | 767 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
| 250 | 10 | 165 | 76 | 235 | 790 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
| 300 | 12 | 178 | 83 | 300 | 890 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
| 350 | 14 | 190 | 92 | 325 | 954 | 490 | 445 | 16-22 | 505 | 460 | 16-22 |
| 400 | 16 | 216 | 102 | 355 | 1070 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
| 450 | 18 | 222 | 114 | 390 | 1140 | 595 | 550 | 20-22 | 615 | 565 | 20-26 |
| 500 | 20 | 229 | 127 | 420 | 1200 | 645 | 600 | 20-26 | 670 | 620 | 20-26 |
| 600 | 24 | 267 | 154 | 490 | 1380 | 755 | 705 | 24--26 | 780 | 725 | 20-30 |
| 700 | 28 | 292 | 165 | 550 | 1580 | 860 | 810 | 24--30 | 895 | 840 | 24--30 |
| 800 | 32 | 318 | 190 | 640 | 1760 | 975 | 920 | 24--30 | 1015 | 950 | 24--33 |
| 900 | 36 | 330 | 203 | 710 | 1075 | 1020 | 24--30 | 1115 | 1050 | 28-33 | |
| 1000 | 40 | 410 | 216 | 770 | 1175 | 1120 | 28--30 | 1230 | 1160 | 28-36 | |
| 1200 | 48 | 470 | 254 | 890 | 1405 | 1340 | 32-33 | 1450 | 1380 | 32-39 | |
三、主要零件材料及推薦使用溫度范圍
| 零件名稱 | 材 料 | 溫度范圍℃ |
| 閥體 閥板 | ZG230-450 | -40-450 |
| ZG1Cr18Ni9Ti | -250-550 | |
| ZG0Cr18Ni12Mo2Ti |
注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低，最高使用溫度，其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。
◇◇為什么選擇工洲閥門?
服務體系：
一、支持7天無理由退換貨
二、支持30天有問題退換貨
三、完全免費保修一年
質量體系：
在閥門行業技術含量并不是很高的情況下，選材跟檢驗是保證質量的重中之重，故我公司從以下兩方面進行把關。
一、我公司設采購部同時，多設采購質檢部來保證采購物品達到國家及國際標準。
二、按照臺灣先進的檢驗理念和臺灣的精湛的檢驗工藝、經多次檢驗無問題才準許出廠。
付款體系：
一、支持貨到付款
二、支持支付寶、百付寶付款
價格體系：
一、高效內部成本控制，減少了開支，讓利于客戶
交貨體系：
一、充足的備貨，縮短了交貨期
訂貨須知：
一、①ZMAW.ZSCW氣動活塞調節蝶閥產品名稱與型號②ZMAW.ZSCW氣動活塞調節蝶閥口徑③ZMAW.ZSCW氣動活塞調節蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定工洲公司的ZMAW.ZSCW氣動活塞調節蝶閥型號，請按ZMAW.ZSCW氣動活塞調節蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的工洲閥門專家為您審核把關。
感謝您訪問我們的網站【//www.gggzzz.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
：
紙箱、泡沫或木箱包裝，江浙滬皖多發快遞，其它地方10公斤之內發快遞，10公斤以上發物流（需到物流站自提），10公斤以上發快遞需補郵費，如還有其它問題請聯系我們客服。
我公司為一般納稅人只能開17%增值稅專用發票，含稅需以上價格再上浮17%，開票請?zhí)峁╅_(kāi)票資料。
我公司開不了普通發票，如要可用其它臺頭開普票，需以上價格上浮6%，如還有其它發票問題請聯系我們。
售后服務承諾
1.閥門類設備提供免費維修一年并提供在此期限內的免費備件清單，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），我公司將及時免費更換和修理。
2.設備要求實行終身包修，免費保修期滿后買方如委托我公司進行維護保養，我公司將對設備進行維護更換件（出廠價），并詳細列出維保內容。
3.我公司本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。
產品品質承諾
1.我公司從臺灣引進先進加工檢驗技術,按照臺灣先進的設計理念和臺灣的精湛的生產工藝、全面遵循ISO9001-2000質量管理體系,按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外標準設計制造和檢查驗收。
2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；
3.對分供方所提供的鑄鍛件、鑄鋼件、不銹鋼鑄件均具有合格的化學成分分析單與物理性能檢測單；
4.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；
5.總裝后按 GB13927、JB/T9092、CJ/T3056 標準進行強度、密封綜合性能測試（介質為水、煤油、氣體）；
6.我公司對產品的質量及交貨期負責，產品交貨之日起質保期為一年，終身維護。對于產品質量引起的后果，我公司承擔相應的責任。如因操作不當引起的后果，我公司將以最低成本價對設備進行維護。
