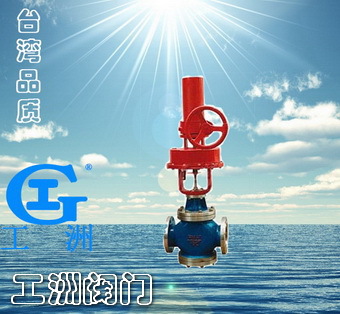

	產品名稱：	氣動活塞切斷閥
	產品型號：	ZSPQ
	產品口徑：	DN20-400
	產品壓力：	0.6~10.0Mpa
	產品材質：	鑄鋼、不銹鋼、合金鋼等
	產品概括：	生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
	聯系電話：	021-51875781 57432316 57433027
產品詳細信息
ZSPQ氣動活塞切斷閥概述： ZSPQ氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。 　　 產品符合GB/T4213-92。 主要零件材料： 零件名稱 材料 閥體、閥蓋 ZG270-500、ZG1Cr18Ni9Ti 閥桿、閥芯 1Cr18Ni9 密封填料 V型聚四氟乙烯 密封墊 1Cr18Ni9夾石棉板 蝸桿 45 O型密封圈 耐油橡膠 壓縮彈簧 60Si2Mn 支架 HT270 蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 HT200 推桿 2Cr13 型號、規格： 類別 軟密封 硬密封 常溫型 中溫型 高溫型 低溫型 型號 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D 規格 DN20～200 技術參數和性能指標 切斷機構主要技術參數: 公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 可與本公司 商洽生產 額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540 公稱壓力 MPa 4.0(JB/T79·2-94) 行程 mm 16 25 40 60 介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； 流量特性 兩位快開式 配執行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7 法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫） 閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti 活塞執行機構主要技術參數: 型號 ZSD-D ZSD-3 ZSD-5 ZSD-7 活塞直徑 mm 150 200 300 400 有效面積 cm2 175 305 700 1245 行程 mm 16 25 40 60 進氣孔螺紋 M16×1.5 M20×1.5 M24×2 最大輸出力 N 7200 12800 29300 5200 可配附件 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 操作氣源壓力 KPa 500 氣動切斷閥性能指標:注：泄漏量試驗介質為水 允許壓差MPa 低溫型氣動活塞切斷閥外形尺寸:   許用介質壓力和工作溫度的關系: 訂貨須知 訂貨時請填寫《規格書》或注明以下內容： 一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV， 2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥的開關型式，4.閥體、閥芯材料，5.是否帶附件，說明附件型號。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

紙箱、泡沫或木箱包裝，江浙滬皖多發快遞，其它地方10公斤之內發快遞，10公斤以上發物流（需到物流站自提），10公斤以上發快遞需補郵費，如還有其它問題請聯系我們客服。

我公司為一般納稅人只能開17%增值稅專用發票，含稅需以上價格再上浮17%，開票請提供開票資料。

我公司開不了普通發票，如要可用其它臺頭開普票，需以上價格上浮6%，如還有其它發票問題請聯系我們。

售后服務承諾

1.閥門類設備提供免費維修一年并提供在此期限內的免費備件清單，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），我公司將及時免費更換和修理。

2.設備要求實行終身包修，免費保修期滿后買方如委托我公司進行維護保養，我公司將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.我公司本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.我公司從臺灣引進先進加工檢驗技術,按照臺灣先進的設計理念和臺灣的精湛的生產工藝、全面遵循ISO9001-2000質量管理體系,按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外標準設計制造和檢查驗收。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.對分供方所提供的鑄鍛件、鑄鋼件、不銹鋼鑄件均具有合格的化學成分分析單與物理性能檢測單；

4.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；

5.總裝后按 GB13927、JB/T9092、CJ/T3056 標準進行強度、密封綜合性能測試（介質為水、煤油、氣體）；

6.我公司對產品的質量及交貨期負責，產品交貨之日起質保期為一年，終身維護。對于產品質量引起的后果，我公司承擔相應的責任。如因操作不當引起的后果，我公司將以最低成本價對設備進行維護。
