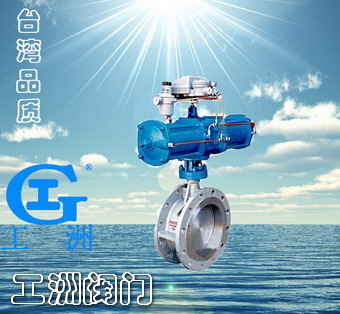

	產品名稱：	氣動活塞調節蝶閥
	產品型號：	ZSRW、ZSCW
	產品口徑：	DN25-1200
	產品壓力：	0.6~6.4Mpa
	產品材質：	鑄鋼、不銹鋼、合金鋼等
	產品概括：	生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
	聯系電話：	021-51875781 57432316 57433027
產品詳細信息
ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。     氣動調節蝶閥調節機構主要技術參數 公稱通徑 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 額定流量系數Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000 公稱壓力 MPa 0.6 額定轉角 ° 70 信號壓力 KPa 20～100 流量特性 近似等百分比 介質溫度 ℃ -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) 接管法蘭 按JB78-59對夾式法蘭連接 信號連接螺孔 M16×1.5 配用執行機構 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5   活塞式   ZSC-45 閥體材質 ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti 可配附件 手輪、定位器、空氣過濾減壓器等。 活塞式執行機構主要技術參數 型 號 活塞直徑 mm 有效面積 cm2 最大行程 mm 最大操作壓力 KPa 最大輸出力 N ZSC-45 250 484 60 500 21800 性能指標 執 行 機 構 薄膜式執行機構 活塞式執行機構 類 別 不帶定位器 帶定位器 帶定位器 彈簧范圍 KPa 20～100 40～200 20～60 60～100 項 目 基 本 誤 差% ±8 - ±2.0 ±2.0 回 差% 6 - 2.0 2.0 死 區% 5 - 0.8 0.8 始終點偏差% 氣 開 始點 ±4.0 ±4.0 ±2.0 ± 終點 ±8 ±8 氣 關 始點 ±8 ±8 終點 ±4.0 ±4.0 額定轉角偏差% ±2.5 允許泄漏量1/h 2×10-2×閥的額定容量 允許壓差 MPa 配用執行機構型號 ZMA-2 ZMA-3 ZMA-4 ZMA-5 ZSC-45 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 公稱通徑mm 50 0.6 0.097 (0.22)                 80 0.6 0.038 (0.086)                 100 0.556 (0.6) 0.0196 (0.0445)                 125     0.6 0.0250 (0.0542)             150     0.444 (0.6) 0.0150 (0.0314)             200     0.185 (0.407) 0.00587 (0.0129)             250         0.331 (0.6) 0.00845 (0.0175)         300         0.181 (0.385) 0.00461 (0.00983)         350         0.133 (0.284) 0.00292 (0.00622)         400             0.216 (0.45) 0.00485 (0.0101)     450             0.171 (0.356) 0.00341 (0.00741)     500             0.139 (0.289) 0.0025 (0.0052)     600                 0.6 0.019 700                 0.6 0.0119 800                 0.442 0.00795 900                  0.339 0.00599 1000                 0.236 0.00403 注：括號內數值為帶定位器的允許壓差。                         ZSRW、ZSCW氣動活塞調節蝶閥                           ZSRW、ZSCW氣動活塞調節蝶閥結構圖 公稱通徑DN 結構長度 (標準值) 連接尺寸 L H H1 PN0.6MPa PN1.0MPa 毫米 英寸 法蘭式 對夾式 D D1 Z-d D D2 Z-d 50 2 108 43 100 400 140 110 4--14 165 125 4--18 65 21/2 112 46 115 420 160 130 4--14 185 145 4--18 80 3 114 49 120 138 190 150 4--18 200 160 8-18 100 4 127 56 130 524 210 170 4--18 220 180 8-18 125 5 140 64 150 570 240 200 8-18 250 210 8-18 150 6 140 70 170 743 265 225 8-18 285 240 8-22 200 8 152 76 200 767 320 280 8-18 340 295 8-22 250 10 165 76 235 790 375 335 12-18 395 350 12-22 300 12 178 83 300 890 440 395 12-22 445 400 12-22 350 14 190 92 325 954 490 445 16-22 505 460 16-22 400 16 216 102 355 1070 540 495 16-22 565 515 16-26 450 18 222 114 390 1140 595 550 20-22 615 565 20-26 500 20 229 127 420 1200 645 600 20-26 670 620 20-26 600 24 267 154 490 1380 755 705 24--26 780 725 20-30 700 28 292 165 550 1580 860 810 24--30 895 840 24--30 800 32 318 190 640 1760 975 920 24--30 1015 950 24--33 900 36 330 203 710 1075 1020 24--30 1115 1050 28-33 1000 40 410 216 770   1175 1120 28--30 1230 1160 28-36 1200 48 470 254 890   1405 1340 32-33 1450 1380 32-39 主要零件材料及推薦使用溫度范圍 零件名稱 材 料 溫度范圍℃ 閥體 閥板 ZG230-450 -40-450 ZG1Cr18Ni9Ti -250-550 ZG0Cr18Ni12Mo2Ti 注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低，最高使用溫度，其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。

紙箱、泡沫或木箱包裝，江浙滬皖多發快遞，其它地方10公斤之內發快遞，10公斤以上發物流（需到物流站自提），10公斤以上發快遞需補郵費，如還有其它問題請聯系我們客服。

我公司為一般納稅人只能開17%增值稅專用發票，含稅需以上價格再上浮17%，開票請提供開票資料。

我公司開不了普通發票，如要可用其它臺頭開普票，需以上價格上浮6%，如還有其它發票問題請聯系我們。

售后服務承諾

1.閥門類設備提供免費維修一年并提供在此期限內的免費備件清單，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），我公司將及時免費更換和修理。

2.設備要求實行終身包修，免費保修期滿后買方如委托我公司進行維護保養，我公司將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.我公司本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.我公司從臺灣引進先進加工檢驗技術,按照臺灣先進的設計理念和臺灣的精湛的生產工藝、全面遵循ISO9001-2000質量管理體系,按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外標準設計制造和檢查驗收。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.對分供方所提供的鑄鍛件、鑄鋼件、不銹鋼鑄件均具有合格的化學成分分析單與物理性能檢測單；

4.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；

5.總裝后按 GB13927、JB/T9092、CJ/T3056 標準進行強度、密封綜合性能測試（介質為水、煤油、氣體）；

6.我公司對產品的質量及交貨期負責，產品交貨之日起質保期為一年，終身維護。對于產品質量引起的后果，我公司承擔相應的責任。如因操作不當引起的后果，我公司將以最低成本價對設備進行維護。
