| 用途 | 東風雙橋車 |
|---|---|
| 規格尺寸 | 70A（cm） |
| 品牌 | 十堰 |
| 型號 | 37N29B-01010 |

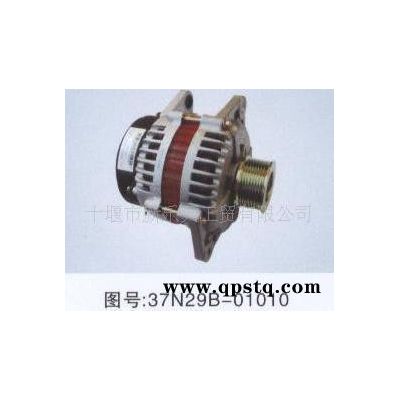

發電機37N29B-01010
汽車發電機工作原理時間：2010-06-08 23:39:32來源： 作者：交流發電機的結構
一、6管交流發電機的結構
交流發電機一般由轉子、定子、整流器、端蓋四部分組成。
JF132型交流發電機組件圖見圖2-5a
JF132型交流發電機結構圖見圖2-5b
JF132型交流發電機結構圖見圖2-5c
（一）轉子
轉子的功用是產生旋轉磁場。
轉子由爪極、磁軛、磁場繞組、集電環、轉子軸組成，見圖2-6。
轉子軸上壓裝著兩塊爪極，兩塊爪極各有六個鳥嘴形磁極,爪極空腔內裝有磁場繞組 (轉子線圈)和磁軛。
集電環由兩個彼此絕緣的銅環組成，集電環壓裝在轉子軸上并與軸絕緣，兩個集電環分別與磁場繞組的兩端相連。
當兩集電環通入直流電時（通過電刷），磁場繞組中**有電流通過，并產生軸向磁通，使爪極一塊被磁化為N極，另一塊被磁化為S極，從而形成六對相互交錯的磁極。當轉子轉動時**形成了旋轉的磁場。
交流發電機的磁路為：磁軛→N極→轉子與定子之間的氣隙→定子→定子與轉子間的氣隙→S極→磁軛。見圖2-7。
